產品概述

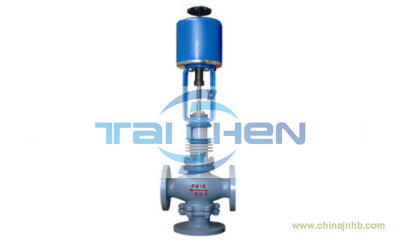

1．ZAZQ/ZAZX型電動三通調節閥，是由DKZ型直程電動執行機構和和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
2．三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式，它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。流量特性有直線性、拋物線性兩種。
3．ZAZQ/ZAZX型電動三通調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mA DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑合流閥代替。
4．ZAZQ、ZAZX型電動三通調節閥按作用模式可分；
主要技術參數
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410/510
|
DKZ-510
|
|
出軸推力N?m
|
4000
|
4000
|
6400
|
6400/16000
|
16000
|
|
全行程時間S
|
12.5
|
20
|
32
|
48/37
|
62
|
|
電源電壓
|
AC220V 50Hz
|
|
輸入信號
|
4～20mA DC 0～10mA DC
|
|
輸入阻抗
|
Ⅱ型：200Ω Ⅲ型：250Ω
|
|
作用模式
|
電開式（K）型、電關式（B）型
|
|
流量特性
|
直線性、拋物線性
|
|
允許泄漏量（L/h）
|
1×10-3×閥額定容量
|
|
固有可調比R
|
30:1
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
產品應用規范
設計制造：JB/T7387
法蘭尺寸：JB/T79-94、HG20592、ASNI B16.5、JIS B2212-2214
結構長度：GB/T12221、ANSI B16.10、JIS B2002
