產品概述：

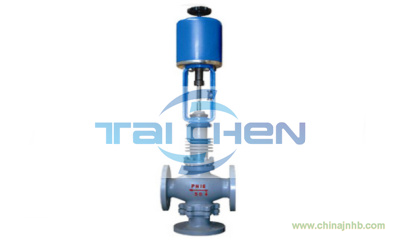

ZAZQ、ZAZX電動三通調節閥（ZAZQ電動三通合流調節閥、ZAZX電動三通分流調節閥）由3810L型或PSL系列直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的 4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。
閥體參數：
型式：直通雙座鑄造球型閥
公稱通徑： 25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭連接： JB/T79.1-94、79.2-94等
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式：螺栓壓緊式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件：
閥芯型式：雙座柱塞型閥芯
流量特性：等百分比特和和線性特性
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。
執行機構：
|
型號
|
381LSA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
381LSC-160
|
|
隔爆型號
|
381LXA-08
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
381LXC-65
|
381LXC-99
|
381LXC-160
|
|
輸出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
最大行程L(mm)
|
30
|
60
|
100
|
|
工作速度(mm /s)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2.0
|
1.0
|
|
主要技術參數
|
電源電壓：220V/50Hz輸入信號：4-20mA或1-5V·DC輸出信號：4-20mA·DC
|
|
防護等級：相當IP55隔爆標志：ExdⅡBT4手操功能：手柄
|
|
環境溫度：-25～+70℃環境濕度：≤95%
|
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差：
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
900
|
1440
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配用執行機構型號
|
381LS/XA-20
|
381LS/XA-30
|
381LS/XA-50
|
381LS/XA-65
|
381LS/XA-99
|
|
允許壓差（MPa）
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
結構圖及外形尺寸：
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
|
D
|
225
|
225
|
225
|
225
|
225
|
225
|
225
|
310
|
310
|
310
|
|
R
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
226
|
226
|
226
|
|
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
PN64
|
165
|
185
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
H3
|
PN16/40
|
171
|
195
|
200
|
220
|
262
|
277
|
287
|
357
|
377
|
447
|
|
PN64
|
181
|
205
|
205
|
225
|
272
|
282
|
297
|
362
|
392
|
457
|
|
H2
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H4
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
120
|
120
|
140
|
145
|
190
|
210
|
220
|
270
|
280
|
320
|
|
重量(kg)
|
PN16/40
|
16
|
19
|
22
|
23
|
39
|
50
|
59
|
80
|
87
|
115
|
|
PN64
|
21
|
24
|
31
|
33
|
49
|
75
|
92
|
129
|
137
|
170
|
注：1、其余結構外形尺寸參照ZAZQ電動三通調節閥。
2、表中重量為配用PSL型執行機構數據。
3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
