產品概述：

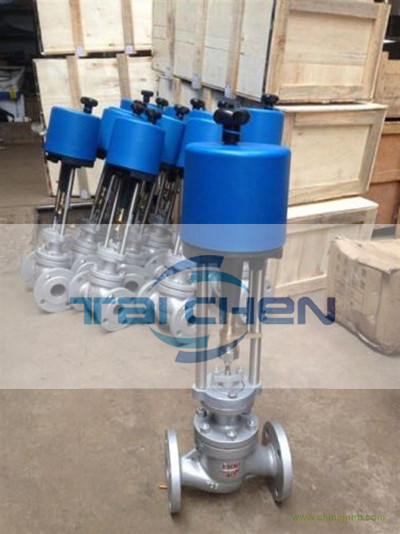

ZDLP電子式電動單座調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。ZDLP電動單座調節閥與ZAZP電動單座調節閥只是執行機構的不同。用戶可根據實際工況要求來選購。
閥體參數：
|
型式
|
直通單座鑄造球型閥
|
|
公稱通徑
|
20、25、32、40、50、65、80、100、125、150、200mm
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
法蘭標準
|
JB/T79.1-94、79.2-94等
|
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上閥蓋
|
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內組件：
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
等百分比特性和線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、
鈦和耐腐蝕合金等。
|
執行機構：
|
型號
|
381LSA-08
|
381LSA-20
|
381 LSA -30
|
381 LSA -50
|
381 LSA -65
|
381 LSA -99
|
381 LSA -160
|
|
隔爆型號
|
381-08
|
381-20
|
381-30
|
381-50
|
381-65
|
381-99
|
381-160
|
|
輸出力推（N）
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
最大行程L（mm）
|
30
|
60
|
100
|
|
工作速度（mm/S）
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2.0
|
1.0
|
|
主要技術參數
|
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
|
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
|
|
環境溫度：-25～+70℃環境濕度：≤95%
|
技術參數：
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑dn（mm）
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
8
|
13
|
22
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
|
配用執行機構型號
|
381LSA /381-20
|
381LSA /381-30
|
381LSA /381-50
|
381LSA /381-65
|
|
允許壓差（Mpa）
|
3.0
|
2.0
|
1.8
|
1.05
|
1.16
|
0.67
|
0.47
|
0.39
|
0.26
|
0.16
|
性能指標：
|
項目
|
技術指標
|
|
基本誤差%
|
±2.5
|
|
回差%
|
≤2.0
|
|
死區%
|
≤1.0
|
|
始終點偏差%
|
電開
|
|
始點
|
±2.5
|
|
|
終點
|
±2.5
|
|
電關
|
|
始點
|
±2.5
|
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量l/h
|
0.1%×閥額定容量
|
|
可調范圍R
|
30:1
|
結構圖：
外形尺寸：
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
181
|
184
|
220
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN64
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
457
|
508
|
650
|
|
D
|
225
|
225
|
225
|
225
|
225
|
255
|
255
|
255
|
310
|
310
|
310
|
|
R
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
226
|
226
|
226
|
|
H1
|
PN16/40
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
330
|
364
|
|
PN64
|
140
|
140
|
160
|
160
|
180
|
210
|
210
|
220
|
290
|
340
|
370
|
|
H3
|
PN16/40
|
144
|
144
|
172
|
172
|
180
|
232
|
232
|
235
|
300
|
357
|
391
|
|
PN64
|
156
|
156
|
180
|
180
|
200
|
237
|
237
|
247
|
317
|
367
|
397
|
|
H2
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H4
|
459
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
PN16/40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
PN64
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
