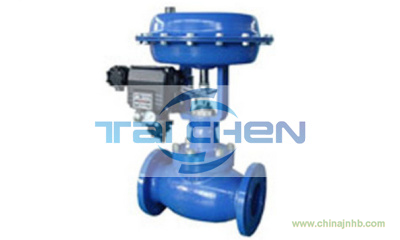

ZXP氣動單座調節閥
|
ZXN氣動雙座調節閥
|
ZXM氣動套筒調節閥
|
ZX系列氣動薄膜直通調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、充體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。（可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等）
【一】本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~400。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
【二】調節機構主要技術參數：
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直線、等百分比、快開型
|
|
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
|
|
法蘭形式
|
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
|
|
閥體材質
|
PN
(MPa)
|
0.6,1.6
|
HT200、WCB(ZG230-450)
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|
可調比R
|
50:1
|
|
氣源接頭
|
M16×1.5
|
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
【三】主要零部件材料：
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
【四】ZXP氣動單座調節閥執行機構主要技術參數：
|
型號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;
80～240; 20～60; 60～100
|
【五】ZXP氣動單座調節閥性能指標：
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
始終點
偏差%
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
帶定位器
|
±1.0
|
終點
|
±2.5
|
|
回差%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤1.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
死區%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤0.4
|
允許泄漏量L/h
|
1×10-4×閥額定容量
|
|
額定行程偏差%
|
±2.5
|
注：本產品執行GB/T4213-92國家標準。
【六】ZXP氣動單座調節閥允許壓差MPa：
|
開關方式
|
執行機構型號
|
彈簧范圍KPa
|
氣源壓力KPa
|
需要附件
|
公稱通徑(閥座直徑)mm
|
|
25
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
(32)
|
(40)
|
(125)
|
(150)
|
|
氣
關
|
ZHA
-22
|
20～100
20～100
40～200
|
140
250
140
|
P
或
R
|
6.4
6.4
6.4
|
5.94
6.4
6.4
|
3.34
6.4
6.4
|
3.34
6.4
6.4
|
2.14
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHA
-23
|
20～100
20～100
40～200
|
140
250
400
|
P
或
R
|
|
|
|
|
|
1.31
6.09
6.4
|
0.84
3.9
5.26
|
0.53
2.5
3.39
|
|
|
|
|
|
|
|
|
|
ZHA
-34
|
20～100
20～100
40～200
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
0.51
2.36
3.21
|
0.33
1.56
2.12
|
0.21
1.0
1.35
|
|
|
|
|
|
|
ZHA
-45
|
20～100
20～100
40～200
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02
1.39
|
0.15
0.71
0.97
|
0.08
0.40
0.54
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.10
0.38
0.52
|
0.07
0.26
0.36
|
|
氣
開
|
ZHB
-22
|
20～100
40～200
80～240
|
140
250
400
|
P
或
R
|
4.46
6.4
6.4
|
3.09
6.4
6.4
|
1.98
5.94
6.4
|
1.11
3.34
6.4
|
0.71
2.14
4.99
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHB
-23
|
20～100
40～200
80～240
|
140
250
400
|
P
或
R
|
|
|
|
|
|
0.44
1.37
3.05
|
0.28
0.84
1.95
|
0.18
0.53
1.25
|
|
|
|
|
|
|
|
|
|
ZHB
-34
|
20～100
40～200
80～240
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
0.17
0.51
1.18
|
0.11
0.33
0.78
|
0.07
0.21
0.5
|
|
|
|
|
|
|
ZHB
-45
|
20～100
40～200
80～240
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22
0.51
|
0.05
0.15
0.35
|
0.028
0.08
0.20
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
或
R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.10
0.15
0.20
|
0.07
0.10
0.14
|
注：（1）P-閥門定位器;R-壓力繼動器;（2）允許壓差為閥關閉P2=0狀態下,P的最大值;（3）如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
【七】ZXP氣動單座調節閥外形尺寸mm：
|
DN
|
L
|
H
|
H1
|
質量(kg)
|
φA
|
|
PN16
|
PN40
|
PN64
|
普通
|
高溫
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
