一、產品簡介
HART-WIFI數據采集器是集成HART協議與WIFI通訊于一體的高科技產品,是微型RTU系統，采用高檔ARM單片機為核心，由高精度運算放大器、接口芯片、硬件看門狗電路、輸入輸出回路等組成,并且嵌入通信模塊,及HART調制解調芯片，具有性能穩定，性價比極高等特點。
HART-WIFI數據采集器硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

二、產品性能
● 兩路模擬量采樣，12位高精度A/D同時采樣功能。
● 兩路開關量采樣功能。
● 一路HART接口。
● 一路DC24V輸出。
● 一路RS485接口,專用于RS485儀器儀表通訊。
● USB接口用于設置參數。
● 可組態采集數據的參數及量程、零點等。
● 可組態站號、時間、通訊參數等。
● 支持動態DNS及固定IP。
● 支持?jǐn)?shù)據傳輸方式：UDP、TCP。
● 通過HART協議直接從儀表里讀取數據。
● 本地、遠程都可以查詢和設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM 根據設置的保存間隔時間，進行保存數據。
● 模塊狀態、WIFI通訊數據及HART通訊指示燈能清晰的指示采集器的工作狀態。
● 支持GSM短信，可以短信進行參數查詢、參數設置、狀態查詢、報警等功能。

三、主要參數
● 安裝尺寸：長150 mm × 寬103 mm × 高33 mm。
● 工作環境溫度：-40℃ ∽ +85℃。
● 儲存溫度：-40℃ ∽ +85℃。
● 電源輸入電壓：DC 9 ∽24 V。
● 模擬量輸入阻抗為：250Ω，可以采集DC 4∽20mA，DC 0∽5V直流信號。
● HART協議采樣電阻為250Ω。
● DC24V輸出（<40mA）。

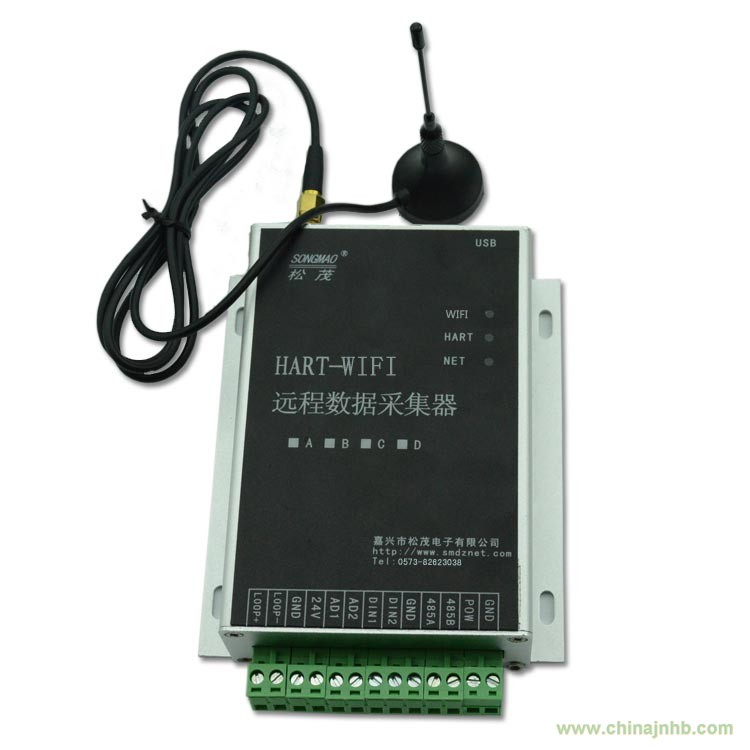

四、HART-WIFI硬件簡介
指示燈指示說明
● WIFI 指示燈：在GPRS發送與接收數據時閃爍。
● HART 指示燈：在與HART儀表通訊時閃爍。
● NET 指示燈：功能正常情況下亮1秒，滅3 秒。
