氣動高真空檔板閥簡述：
|
|

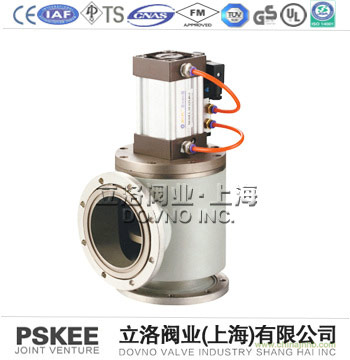

氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。J型為角通型式，S型為帶預抽口的三通型式。氣動高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。
|
|
|
|
氣動高真空檔板閥作用原理：
|
|
氣動高真空擋板閥是用于真空系統中，開啟或切斷氣流的真空閥門。閥門以壓縮空氣為動力。通過氣缸執行，電磁換向閥改變氣路方向帶動閥杠上下運動，達到閥板開啟或關閉的目的。氣動高真空擋板閥軸封結構可分為氟橡膠密封和波紋管密封兩種,S型為帶預抽口的三通型式。氣動高真空擋板閥具有常開和常閉功能，可選配磁性開關信號控制和防爆電磁閥及氣源處理元件裝置。高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。
|
|
|
|
氣動高真空檔板閥技術參數：
|
|
適用范圍(Pa)
|
10(5)～1.3x10(-4 )
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10(-6 )
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
|
|
氣源壓力(MPa)
|
0.4～0.8
|
|
安裝位置
|
DN＜300任意,DN≥300垂直
|
|
電源電壓
|
標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V
|
|
|
|
|
氣動高真空檔板閥主要材料表：
|
|
NO.
|
PART NAME
|
MATERIAL
|
|
1
|
本體BODY
|
CF8、CF3M
|
|
2
|
閥瓣/DISC
|
CF8、CF3M
|
|
3
|
波紋管/CORRUGATED PIPE
|
CF8、CF3M
|
|
4
|
密封件 SEAL
|
NBR、PTFE
|
|
|
|
|
氣動高真空檔板閥外形尺寸圖：
|
|
|
|
|
氣動高真空檔板閥快卸外形尺寸表：
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
法蘭標準
|
|
GDQ-J10/KF
|
10
|
30
|
12.2
|
180
|
30
|
GB4982
|
|
GDQ-J16/KF
|
16
|
30
|
17.2
|
180
|
40
|
|
GDQ-J25/KF
|
25
|
40
|
26.2
|
200
|
50
|
|
GDQ-J40/KF
|
40
|
55
|
41.2
|
210
|
65
|
|
GDQ-J50/KF
|
50
|
75
|
52.2
|
276
|
70
|
|
|
|
|
|
氣動高真空檔板閥法蘭外形尺寸表：
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
A
|
n-ΦC
|
DNy(預抽口)
|
法蘭標準
|
|
GDQ-J50A
|
50
|
110
|
90
|
70
|
4-Φ9
|
/
|
GB/T6070
|
|
GDQ-J63A
|
63
|
130
|
110
|
88
|
4-Φ9
|
/
|
GB/T6070
|
|
GDQ-J80A
|
80
|
145
|
125
|
88
|
8-Φ9
|
/
|
GB/T6070
|
|
GDQ-J100A
|
100
|
165
|
145
|
108
|
8-Φ9
|
/
|
GB/T6070
|
|
GDQ-J125A
|
125
|
200
|
175
|
128
|
8-Φ11
|
/
|
GB/T6070
|
|
GDQ-J(S)150A
|
150
|
220
|
195
|
138
|
8-Φ11
|
DN40(GB4982)
|
JB919
|
|
GDQ-J(S)160A
|
160
|
225
|
200
|
138
|
8-Φ11
|
DN40(GB4982)
|
GB/T6070
|
|
GDQ-J(S)200A
|
200
|
285
|
260
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)250A
|
250
|
335
|
310
|
208
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)300A
|
300
|
380
|
350
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
|
GDQ-J(S)320A
|
320
|
425
|
395
|
250
|
12-Φ14
|
DN80(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)400A
|
400
|
510
|
480
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)400A
|
400
|
500
|
465
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
JB919
|
|
GDQ-J(S)500A
|
500
|
610
|
580
|
360
|
16-Φ14
|
DN125(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)600A
|
600
|
710
|
670
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
JB919
|
|
GDQ-J(S)630A
|
630
|
750
|
720
|
450
|
20-Φ14
|
DN160(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)800A
|
800
|
920
|
890
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
GB/T607
|
|
|
氣動高真空擋板閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源中斷時，氣動高真空擋板閥能自動將真空系統封閉，并將閥的充氣孔打開，大氣快速充入到泵腔，從而避免泵油逆流污染真空系統。適用的工作介質為空氣及非腐蝕性氣體。
|
|
