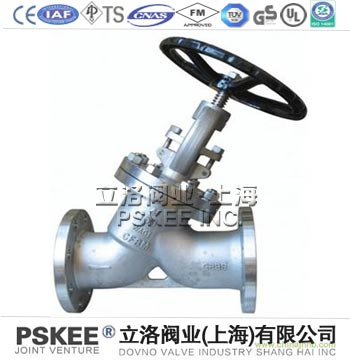

直流式截止閥產品簡述：
J45Y型直流式截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。J45Y型直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。廣泛應用于石化、冶金、化工、電站、制藥等行業， 該直流式截止閥的流體幾乎不改變流動方向，是截止閥中流阻最小的。y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
直流式截止閥產品特點：
J45H直流式截止閥也叫Y型截止閥，是使用最廣泛的一種閥門。它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓。
直流式截止閥主要技術參數：
|
型號
|
公稱壓力MPa
|
1.6
|
|
J45H-16
|
試驗壓力MPa
|
殼體
|
2.4
|
|
密封
|
1.6
|
|
工作溫度
|
-30～180℃
|
|
使用介質
|
水
|
直流式截止閥主要零件材料：
|
型號
|
閥桿、閥蓋
|
灰鑄鐵
|
灰鑄銅
|
|
J45H-16
|
閥桿、閥瓣
|
碳鋼
|
|
閥桿螺母
|
銅
|
|
填料
|
石墨石棉盤根
|
直流式截止閥主要外形尺寸：
（法蘭尺寸按 JB78 PN1.6MPa規定）：
口徑
DN（mm）
|
尺 寸
|
|
L
|
D
|
H
|
H1
|
D0
|
|
20
|
150
|
105
|
195
|
215
|
90
|
|
25
|
160
|
115
|
265
|
290
|
100
|
|
32
|
180
|
135
|
290
|
320
|
120
|
|
40
|
200
|
145
|
315
|
355
|
140
|
|
50
|
230
|
160
|
325
|
365
|
160
|
|
65
|
290
|
180
|
350
|
385
|
180
|
|
80
|
310
|
195
|
445
|
510
|
220
|
|
100
|
350
|
215
|
460
|
540
|
240
|
|
125
|
400
|
245
|
530
|
615
|
280
|
|
150
|
480
|
280
|
600
|
685
|
320
|
|
200
|
600
|
335
|
-
|
-
|
-
|
直流式截止閥產品應用：
直流式截止閥結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。直流式截止閥密封性好，密封面間磨擦力小，壽命較長。截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
