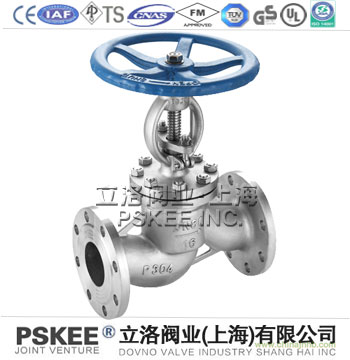

【J41W不銹鋼截止閥】上海PSKEE品牌生產廠家,立洛閥業全方面介紹【J41W不銹鋼截止閥】相關標準、選型、作用、結構圖、規格型號。為您提供外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼截止閥 。
不銹鋼截止閥產品簡述:
不銹鋼截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱截止閥通徑都在250mm以下,但選用時需特別注意進出口方向。一般 15Omm 以下的截止閥介質大都從閥瓣的下方流入,而2O0mm以上的截止閥介質大都從閥瓣的上方流入。這是考慮到閥門的關閉力矩所致。為了減小開啟或關閉力矩,一般2O0mm以上的截止閥都設內旁通或外旁通閥門。
不銹鋼截止閥耐磨性能:
不銹鋼截止閥的閥瓣一旦從關閉位置移開,它的閥座和閥瓣密封面之間就不再有接觸,因而它的密封面機械磨損很小,故其密封性能是很好的,缺點是密封面間可能 會夾住流動介質中的顆粒。可以根據需要閥瓣做成陶瓷,就可以解決耐磨損的問題,由于截止閥瓣開與關之間行程小,密封面又能承受多次啟閉,因此它很適用于需要頻繁開關的場合。
不銹鋼截止閥工作原理:
不銹鋼截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于不銹鋼截止閥的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的 變化與閥瓣的行程成正比例關系,非常適合作為切斷或調節以及節流使用。截止閥可用于大部分介質流程系統中。
不銹鋼截止閥主要材料:
型號
|
材料
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
J41W-16P~160P
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
本體材料
|
石棉、石墨、柔性石墨、聚四氟乙烯
|
J41W-16R~160R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
J41W-16I~160I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
不銹鋼截止閥1.6Mpa外形尺寸表:
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
10
|
130
|
90
|
60
|
40
|
14
|
4×?14
|
198
|
120
|
5
|
15
|
130
|
95
|
65
|
45
|
14
|
4×?14
|
200
|
120
|
5.5
|
20
|
150
|
105
|
75
|
55
|
14
|
4×?14
|
243
|
140
|
7.3
|
25
|
160
|
115
|
85
|
65
|
14
|
4×?14
|
253
|
160
|
8
|
32
|
180
|
135
|
100
|
78
|
15
|
4×?18
|
280
|
160
|
12
|
40
|
200
|
145
|
110
|
85
|
16
|
4×?18
|
312
|
200
|
16
|
50
|
230
|
160
|
125
|
100
|
16
|
4×?18
|
321
|
200
|
16
|
65
|
290
|
180
|
145
|
120
|
18
|
4×?18
|
325
|
240
|
22
|
80
|
310
|
195
|
160
|
135
|
20
|
4×?18
|
355
|
240
|
31
|
100
|
350
|
215
|
180
|
155
|
20
|
4×?18
|
415
|
280
|
45
|
125
|
400
|
245
|
210
|
185
|
22
|
4×?18
|
460
|
320
|
80
|
150
|
480
|
280
|
240
|
210
|
24
|
8×?23
|
510
|
360
|
97
|
200
|
600
|
335
|
295
|
265
|
26
|
12×?23
|
590
|
360
|
169
|
不銹鋼截止閥2.5Mpa外形尺寸表:
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
10
|
130
|
90
|
60
|
40
|
16
|
4×?14
|
198
|
120
|
4.9
|
15
|
130
|
95
|
65
|
45
|
16
|
4×?14
|
233
|
120
|
5.5
|
20
|
150
|
105
|
75
|
55
|
16
|
4×?14
|
275
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
16
|
4×?14
|
285
|
160
|
7.5
|
32
|
180
|
135
|
100
|
78
|
18
|
4×?18
|
302
|
180
|
8.5
|
40
|
200
|
145
|
110
|
85
|
18
|
4×?18
|
355
|
200
|
12.5
|
50
|
230
|
160
|
125
|
100
|
20
|
4×?18
|
362
|
240
|
16
|
65
|
290
|
180
|
145
|
120
|
22
|
8×?18
|
325
|
280
|
25
|
80
|
310
|
195
|
160
|
135
|
22
|
8×?18
|
369
|
280
|
30
|
100
|
350
|
230
|
190
|
165
|
24
|
8×?23
|
370
|
300
|
35
|
125
|
400
|
270
|
220
|
188
|
28
|
8×?18
|
558
|
400
|
89
|
150
|
480
|
300
|
250
|
218
|
30
|
8×?23
|
611
|
400
|
98
|
200
|
600
|
360
|
310
|
278
|
34
|
12×?25
|
721
|
400
|
170
|
不銹鋼截止閥4.0Mpa外形尺寸表:
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
10
|
130
|
90
|
60
|
40
|
16
|
4×?14
|
198
|
120
|
4.5
|
15
|
130
|
95
|
65
|
45
|
16
|
4×?14
|
233
|
120
|
5
|
20
|
150
|
105
|
75
|
55
|
16
|
4×?14
|
275
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
16
|
4×?14
|
285
|
160
|
9
|
32
|
180
|
135
|
100
|
78
|
18
|
4×?18
|
302
|
160
|
12
|
40
|
200
|
145
|
110
|
85
|
18
|
4×?18
|
355
|
200
|
17
|
50
|
230
|
160
|
125
|
100
|
20
|
4×?18
|
373
|
240
|
24
|
65
|
290
|
180
|
145
|
120
|
22
|
8×?18
|
408
|
280
|
33
|
80
|
310
|
195
|
160
|
135
|
22
|
8×?18
|
436
|
320
|
44
|
100
|
350
|
230
|
190
|
160
|
24
|
8×?23
|
480
|
360
|
60
|
125
|
400
|
270
|
220
|
188
|
28
|
8×?25
|
558
|
400
|
89
|
150
|
480
|
300
|
250
|
218
|
30
|
8×?25
|
611
|
400
|
130
|
不銹鋼截止閥產品應用:
不銹鋼
截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。截止閥用于公稱壓力1.6MPa-16.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
不銹鋼截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
