【高真空帶波紋管密封檔板閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『GDQ-J高真空帶波紋管密封檔板閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及真空閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列真空閥門。
|
高真空帶波紋管檔板閥簡述：
|
|

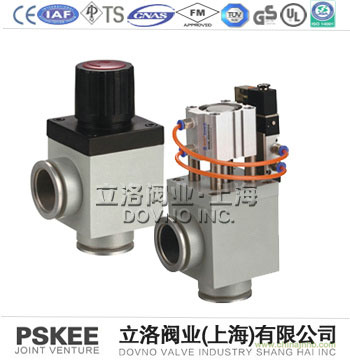

高真空擋板閥(又稱角閥)是真空系統中的重要元件之一，該閥傳動部件采用螺紋結構，依靠人手旋轉手輪、啟閉閥板；氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一；高真空擋板閥適用介質為空氣及非腐蝕性氣體。
|
|
|
|
高真空帶波紋管檔板閥主要材料表：
|
|
NO.
|
PART NAME
|
MATERIAL
|
|
1
|
本體BODY
|
CF8、CF3M
|
|
2
|
閥瓣/DISC
|
CF8、CF3M
|
|
3
|
波紋管/CORRUGATED PIPE
|
CF8、CF3M
|
|
4
|
密封件 SEAL
|
NBR、PTFE
|
|
|
|
|
高真空帶波紋管檔板閥技術參數：
|
|
適用范圍(Pa)
|
2x105～1.3x10-6
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-7
|
|
適用溫度（℃）
|
-25～+40
|
|
法蘭標準
|
GB4982
|
|
安裝位置
|
任意
|
|
|
|
|
手動高真空帶波紋管密封檔板閥尺寸圖：
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
ΦW
|
H
|
A
|
bxb
|
|
GDQ-J10(b)/KF
|
10
|
30
|
12.2
|
36
|
116
|
40
|
37x37
|
|
GDQ-J16(b)/KF
|
16
|
30
|
17.2
|
36
|
116
|
40
|
37x37
|
|
GDQ-J25(b)/KF
|
25
|
40
|
26.2
|
50
|
144
|
50
|
61x61
|
|
GDQ-J40(b)/KF
|
40
|
55
|
41.2
|
56
|
174
|
65
|
81x81
|
|
|
|
|
B型氣動高真空帶波紋管密封檔板閥尺寸表：
|
|
|
B型氣動高真空帶波紋管密封檔板閥技術參數：
|
|
適用范圍(Pa)
|
1x105～1.3x10-6
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-7
|
|
適用溫度（℃）
|
-25～+40
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
GB4982
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號 特殊指定：微動開關
|
|
|
B型氣動高真空帶波紋管密封檔板閥外形尺寸表：
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
W
|
H
|
h
|
A
|
bxb
|
|
GDQ-J10(b)/KF
|
10
|
30
|
12.2
|
76
|
170
|
146
|
40
|
36x36
|
|
GDQ-J10(b)/KF
|
16
|
30
|
17.2
|
76
|
170
|
146
|
40
|
36x36
|
|
GDQ-J10(b)/KF
|
25
|
40
|
26.2
|
95
|
200
|
165
|
50
|
61x61
|
|
GDQ-J10(b)/KF
|
40
|
55
|
41.2
|
112
|
232
|
186
|
65
|
80x80
|
|
|
|
|
A型氣動高真空帶波紋管密封檔板閥尺寸表：
|
|
|
|
|
A型氣動高真空帶波紋管密封檔板閥技術參數：
|
|
適用范圍(Pa)
|
2x105～1.3x10-6
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-7
|
|
適用溫度（℃）
|
-25～+40
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
GB4982
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號 特殊指定：微動開關DC/AC5～240V
|
|
|
A型氣動高真空帶波紋管密封檔板閥外形尺寸表：
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
bxb
|
|
GDQ-J10(b)/KF
|
10
|
30
|
12.2
|
139
|
40
|
40
|
40x40
|
|
GDQ-J10(b)/KF
|
16
|
30
|
17.2
|
139
|
40
|
40
|
40x40
|
|
GDQ-J10(b)/KF
|
25
|
40
|
26.2
|
161
|
50
|
51
|
62x62
|
|
GDQ-J10(b)/KF
|
40
|
55
|
41.2
|
191
|
65
|
60
|
80x80
|
|
|
|
|
高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
|
