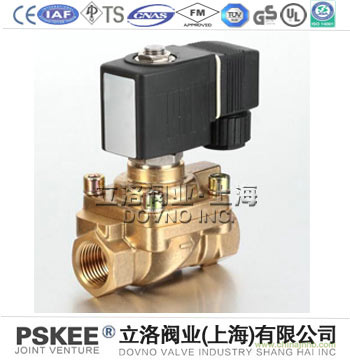

【ZCY高壓膜片式電磁閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『ZCY高壓膜片式電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高壓電磁閥。
|
ZCY高壓膜片式電磁閥簡述：
|
|
ZCY電磁閥廣泛應用于空壓機、吹瓶機、防安全、舞臺器械、食品機械、清洗設消備、軍工裝備、石油化工、機械制造等設備配套及相關行業自動控制的首選產品。
|
|
|
|
ZCY高壓膜片式電磁閥特點：
|
·膜片式結構
·超長使用壽命
·最高工作壓力可達5.0MPa
·適用吹瓶機等高頻度高工作壓力設備
·設計緊湊，精巧美觀
·溫升低，無噪音，零泄漏
·動作響應迅速，高頻率
·德國工藝，出口系列，品質可靠
|
|
|
|
ZCY高壓膜片式電磁閥技術參數：
|
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
|
參數↓型號→
|
ZCY
|
|
介質溫度
|
≤90℃
|
|
使用介質
|
水、柴油、二氧化碳、空氣、氮?dú)獾瘸匾后w或氣體
|
|
通徑
|
4~8
|
10
|
15
|
20
|
25
|
|
連接尺寸（G）
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
|
壓力（Mpa）
|
0.1~5.0
|
0.1~4.0
|
|
功率
|
AC：15W、DC：18W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
鍛壓黃銅·不銹鋼
|
|
密封
|
丁晴像膠NBR·氟像膠FKM
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V 其余根據要求
|
|
特殊選配
|
BZCY防爆電磁閥
|
ZCY-P
|
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣）
|
不銹鋼電磁閥
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
備注
|
閥門完全打開或關閉，至少需要0.1Mpa
|
|
|
|
|
ZCY高壓膜片式電磁閥結構圖：
|
|
|
|
|
ZCY高壓膜片式電磁閥外形尺寸表：
|
|
型號
|
G
|
L
|
H
|
|
ZCY-08
|
G1/4
|
71
|
97
|
|
ZCY-10
|
G3/8
|
71
|
97
|
|
ZCY-15
|
G1/2
|
71
|
97
|
|
ZCY-20
|
G3/4
|
91
|
116
|
|
ZCY-25
|
G1
|
117
|
123
|
|
ZCY-08
|
G1/4
|
77
|
106
|
|
ZCY-10
|
G3/8
|
77
|
106
|
|
ZCY-15
|
G1/2
|
77
|
106
|
|
|
|
ZCY高壓膜片式電磁閥說明:
|
介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
ZCY高壓電磁閥電磁閥型號表示：BZCY-1P，B：防爆；-P：不銹鋼，銅略。
|
