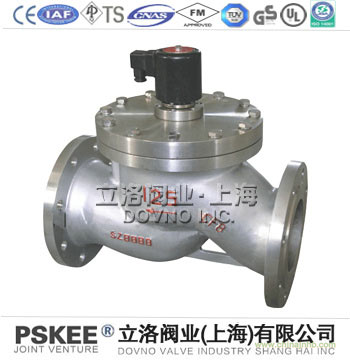

【ZCZP蒸汽電磁閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『ZCZP中溫蒸汽電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蒸汽電磁閥。
|
ZCZP蒸汽電磁閥特點：
|
蒸汽電磁閥耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好
蒸汽電磁閥耐熱：電磁部分、密封件部分用特種耐調溫電工材料和密封材料，并應用了各種隔熱措施。
蒸汽電磁閥耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損
蒸汽電磁閥耐冷凝：蒸 汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
|
|
|
|
ZCZP蒸汽電磁閥工作原理：
|
ZCZP蒸汽電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉和常。
常閉型，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，工作介質硬可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。
常開型，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封主閥口，閥門呈關閉狀態。當閥門斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
|
|
|
|
ZCZP蒸汽電磁閥技術參數：
|
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
|
常開
|
通電關閉、斷電打開
|
|
型號
|
ZCZP-1 ZCZP-2
|
|
介質溫度
|
１型：≤60℃ 2型≤220℃
|
|
介質
|
1型
|
水、柴油、汽油、煤油、空氣、燃氣等常溫液體和氣體
|
|
2型
|
蒸汽、熱水、導熱油、熱空氣、等高溫液體和氣體
|
|
通徑DN（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
壓力（Mpa）
|
0.05~1.6
|
0.1-1.6
|
|
功率
|
AC20W、DC:30W
|
AC35W、DC50W
|
|
電壓偏差
|
允許波動±10%
|
|
閥體
|
鑄鋼、不銹鋼
|
|
密封
|
丁睛NBR、氟橡膠FKM、聚四氟乙烯PTFE
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋、法蘭
|
|
電氣連接
|
接線電纜插座，防護等級IP65
|
|
使用電壓
|
AC:220V，50Hz/60Hz，DC:24V，其余根據IP65
|
|
特殊選配
|
BZCPZP防爆電磁閥
|
ZCZP-X信號
|
ZCZP-S手動功能
|
|
用于易燃易爆場合：dIIBT4
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
|
安裝提示
|
優先采用線圈豎直向上，變可根據需要安裝
|
|
備注
|
閥門完全打開或關閉，到少需要0.1Mpa
|
|
|
|
|
ZCZP蒸汽電磁閥結構圖：
|
|
|
|
ZCZP蒸汽電磁閥外形尺寸表：
|
通徑 DN
|
內螺紋連接
|
法蘭連接
|
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
f
|
|
40
|
1-1、2
|
140
|
176
|
200
|
220
|
150
|
110
|
84
|
18
|
2
|
|
50
|
2
|
160
|
192
|
230
|
235
|
165
|
125
|
99
|
20
|
2
|
|
65
|
|
|
|
290
|
250
|
185
|
145
|
118
|
20
|
3
|
|
80
|
|
|
|
310
|
260
|
200
|
160
|
132
|
20
|
3
|
|
100
|
|
|
|
350
|
290
|
220
|
180
|
156
|
22
|
3
|
|
125
|
|
|
|
400
|
365
|
250
|
210
|
184
|
22
|
3
|
|
150
|
|
|
|
480
|
400
|
285
|
240
|
211
|
24
|
3
|
|
200
|
|
|
|
600
|
420
|
340
|
295
|
266
|
24
|
3
|
|
250
|
|
|
|
730
|
440
|
405
|
355
|
319
|
26
|
4
|
|
300
|
|
|
|
850
|
490
|
460
|
410
|
370
|
28
|
4
|
|
350
|
|
|
|
980
|
650
|
520
|
470
|
429
|
30
|
4
|
|
ZCZP蒸汽電磁閥產品應用：
ZCZP蒸汽電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。
