【ZCZ先導式蒸汽電磁閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『ZCZ先導式蒸汽電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蒸汽電磁閥。
|

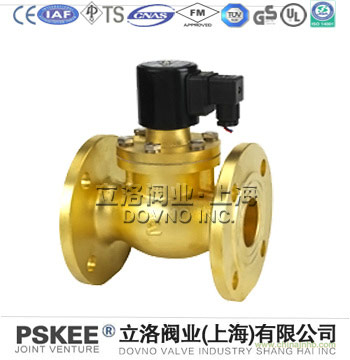

ZCZ先導式蒸汽電磁閥簡述：
|
|
ZCZ先導式蒸汽電磁閥適用于以蒸汽為加熱介質的加熱器、散熱器、干燥機及紡織定型機、蒸染機、煙草真空回潮機、蔬菜烘干機等成套設備的蒸汽管跟進行二位式自動和遠程通斷切換，實現溫度自動控制。
|
|
|
|
ZCZ先導式蒸汽電磁閥技術參數：
|
適用介質：蒸汽、氣體、水、油
介質溫度：-5 ~1 80℃
工作型式：先導式
工作壓力：常閉式：0.4~10kgf/cm2
活塞式密封，密封材質：聚四氟乙烯（PTFE）
線圈保護系數：鐵殼線圈IP54
|
|
|
|
ZCZ先導式蒸汽電磁閥結構特點：
|
電磁先導式二次開閥結構，DN 100以上采用三次開閥結構，體積小，功率小。
導閥與主閥之間有良好的隔熱和緩沖構件。
選用耐溫、耐腐蝕優質磁性材料，活塞式及模壓成型聚氟乙烯閥口密封，高性能、長壽命。
型式：常閉式。
|
|
|
|
ZCZ先導式蒸汽電磁閥結構圖：
|
|
|
|
|
|
ZCZ先導式蒸汽電磁閥外形尺寸表：
|
|
型號
|
連接尺寸
|
通徑
|
KV值
|
長（L）
|
高（H）
|
介質溫度
|
工作壓力（壓差）
|
額定電壓
|
材質
|
|
ZCZ-15
|
G1/2"
|
15
|
3.1
|
81
|
150
|
-5 ~180℃
≤180℃
|
0.4~10kgf/cm2
|
220VAC/50HZ
110VAC/50HZ
DC24V
DC12V 其他電壓可已定制
|
黃銅
鐵體 銅蓋
黃銅 連體 法蘭
|
|
ZCZ-20
|
G3/4"
|
20
|
5
|
102
|
160
|
|
ZCZ-25
|
G1"
|
25
|
9.5
|
110
|
170
|
|
ZCZ-32
|
G1?"
|
32
|
12
|
136
|
195
|
|
ZCZ-40
|
G1?"
|
40
|
21
|
137
|
200
|
|
ZCZ-50
|
G2"
|
50
|
30
|
141
|
210
|
|
ZCZ-40
|
G1?"
|
40
|
21
|
170
|
220
|
|
ZCZ-50
|
G2"
|
50
|
30
|
187
|
243
|
|
ZCZ-15F
|
法蘭4-Φ13.5孔距Φ65
|
15
|
3.1
|
120
|
170
|
|
ZCZ-20F
|
法蘭4-Φ13.5孔距Φ75
|
20
|
5
|
125
|
180
|
|
ZCZ-25F
|
法蘭4-Φ13.5孔距Φ85
|
25
|
9.5
|
125
|
193
|
|
ZCZ-32F
|
法蘭4-Φ17.5孔距Φ100
|
32
|
12
|
140
|
250
|
|
ZCZ-40F
|
法蘭4-Φ17.5孔距Φ110
|
40
|
21
|
141
|
233
|
|
ZCZ-50F
|
法蘭4-Φ17.5孔距Φ125
|
50
|
30
|
158
|
244
|
|
ZCZ-40F
|
法蘭4-Φ17.5孔距Φ110
|
40
|
21
|
196
|
240
|
鑄鐵
|
|
ZCZ-50F
|
法蘭4-Φ17.5孔距Φ125
|
50
|
30
|
205
|
263
|
|
ZCZ-65F
|
法蘭4-Φ17.5孔距Φ145
|
65
|
45
|
240
|
320
|
|
ZCZ-80F
|
法蘭4-Φ17.5孔距Φ160
|
80
|
70
|
255
|
330
|
|
ZCZ-100F
|
法蘭4-Φ17.5孔距Φ180
|
100
|
110
|
340
|
370
|
|
ZCZ-125F
|
法蘭4-Φ17.5孔距Φ210
|
125
|
220
|
400
|
510
|
|
ZCZ-150F
|
法蘭4-Φ22孔距Φ240
|
150
|
230
|
400
|
570
|
|
|
|
|
ZCZ先導式蒸汽電磁閥安裝：
|
|
1、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動。
2、蒸汽電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在蒸汽電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置.
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
6、不能將蒸汽電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、安裝蒸汽電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、蒸汽電磁閥前后管道上需安裝壓力表，以便觀察管道壓力.
|
