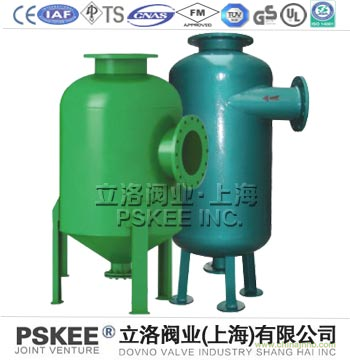

旋流除砂器產品簡述:
我公司研制的XL(II)型旋流除砂(污)器,集旋流與過濾于一體,主要用來清除地下水和包括地下熱水及其它水源中的固體顆粒,在給水處理領域實現除砂、降濁、固液分離等效果顯著。旋流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下從除砂進水口以切向進入設備后,產生強烈的旋轉運動,由于砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的。
旋流除砂器工作原理:
·旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉流動時的篩分原理制成的,再加以過濾裝置組合而成的新型分離裝置。
當水流在一定的壓力下從除砂器進水口切向進入設備后,產生強烈的旋轉運動,由于砂水密度不同,在離心力、向心力、流體曳力的共同作用下,使密度低的水上 升,由出水口排出,密度大的砂粒由設備底部排污口排出。沿水流共同上浮的個別微小顆粒再由第二級過濾裝置過濾,從而達到除砂的目的。
·較目前市場上的除砂器,增加了過濾單元(過濾精度可由用戶選定),具有除砂率高,節省空間,對個別微小顆粒的漏捕率低、工作狀態穩定優點。
旋流除砂器產品特點:
·解決了傳統旋流除砂器對比重小的污物,如懸浮物、樹葉、紙屑等處理困難的難題。
·除污效率高,清污方便,取消以往除污器前后閥門及旁通管,阻力小、且恒定不變等優點,
·結構簡單,成本低廉,易于安裝和操作,幾乎不需要維護;
旋流除砂器技術參數:
型 號
|
處理水量
|
進水壓力
|
平均除砂率
|
進水口DN1
|
出水口DN2
|
排污口DN3
|
m3/h
|
MPa
|
%
|
h
|
mm
|
mm
|
XL-20
|
20
|
>0.2
|
>96
|
850
|
650
|
25
|
XL-30
|
30
|
>0.2
|
>96
|
960
|
650
|
40
|
Xl-40
|
40
|
>0.2
|
>95
|
1150
|
1080
|
50
|
XL-60
|
60
|
>0.25
|
>95
|
1150
|
1080
|
50
|
XL-70
|
70
|
>0.25
|
>92
|
1580
|
1300
|
80
|
XL-80
|
80
|
>0.25
|
>92
|
1580
|
1300
|
80
|
XL-100
|
100
|
>0.3
|
>90
|
1760
|
1350
|
100
|
XL-150
|
150
|
>0.3
|
>90
|
1760
|
1350
|
100
|
XL-185
|
185
|
>0.3
|
>90
|
2000
|
1550
|
125
|
XL-200
|
200
|
>0.3
|
>90
|
2334
|
1800
|
150
|
XL-300
|
300
|
>0.3
|
>90
|
2457
|
1800
|
200
|
旋流除砂器適用范圍:
1、旋流除砂器主要適用于原水、補水的水質處理及控制;如:河水、井水除砂,洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等;
2、旋流除砂器可廣泛適用于水源熱泵系統,采暖水,中央空調冷卻水、冷凍水,鋼鐵、發電、化工及其它工礦企業,自來水、海水、地表水、地下水等。
旋流除砂器安裝注意:
1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上,進水和出水管之間需加旁通。
2、為保證進水水流平穩,在設備進水口前應安裝一段與進水口等徑的直通管,長度相當于進水口直徑的10-15倍。
3、旋流除砂器安裝時設備四周應預留有足夠的維護空間。
4、正常工作時,需開啟進、出水閥門,關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污,排污時打開排污閥,直到流出清水即可,排污過程不影響系統正常用水。
6、排污結束后,關閉排污閥。
7、如排砂壓力不足,要關閉出水口處的閥門。
