【袋式過濾器】上海PSKEE品牌生產廠家,立洛閥業全方面介紹【多袋式過濾器】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列袋式過濾器。
袋式過濾器產品簡述:
袋式過濾器是一種新型的過濾系統,過濾器內部由金屬內網支撐著濾袋,液體由入口流進,經濾袋過濾后流出,雜質則被攔截在濾袋中,濾袋可更換后繼續使用。山姆袋式過濾系統主要基于深層過濾、表面過濾、吸附過濾等三種過濾原理,具有準確、高效、穩定的特點。主要分為:標準單袋式過濾器,側入型袋式過濾器,夾層保溫袋式過濾器,多袋式過濾器等過濾設備。
袋式過濾器工作原理:
袋式過濾器是一種新型的過濾設備,它綜合利用了深層過濾、表面過濾、吸附過濾三種過濾原理。當過濾液體介質被壓入或抽入袋式過濾器后,需過濾的液體介質經過濾袋時,雜質被攔截在濾袋中,完成理想的固液分離。不同的過濾精度,取決于不同精度的液體過濾袋。由于液體介質進入袋式過濾器后是從液體過濾袋頂端流入,使得液體可均勻恒定地分布在過濾袋中,能準確地保證過濾精度。濾袋更換后可繼續使用。袋式過濾器內外表面采用機械噴砂拋光處理,均勻、易清洗。過濾還可按客戶要求,提供吊拄手動、吊拄液壓、吊拄彈簧輔助等多種形式的開啟閉合裝置,以滿足不同客戶需求。
袋式過濾器產品特點:
1、標準側進底出(CD)多袋式過濾器,適用于大流量過濾。
2、從2袋到24袋,規格齊全,進出口法蘭口徑為DN80~DN400,單機最大流量90-1,080m3/h。
3、雙排氣孔及排污口的設計令濾機適用方便安全。
4、多袋機提供CS碳鋼、304不銹鋼和316L不銹鋼等不同材質;適合處理各種酸堿液體,溶劑以及各中性液體;也適用于希望使用較長時間后才更換濾袋的場合。
5、選用01#、02#尺寸規格的過濾袋或過濾網;濾袋更換非常便捷。
6、流暢的流體管道設計,壓力損失小,更加節能;出色的密封設計,配合W型專利環口,克服傳統濾機的側漏頑疾。快開設計,維護便捷。

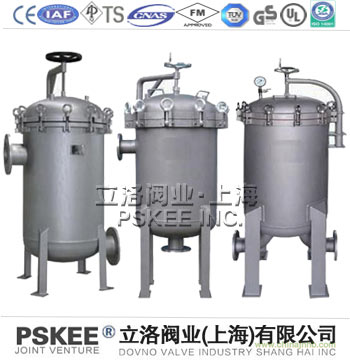

袋式過濾器產品結構:
·多袋式過濾器是一種壓力式過濾裝置,主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成,濾液由過濾機外殼的旁側入口管流入濾袋,濾袋本身是裝置在加強網籃內,液體滲透過所需要細度等級的濾袋即能獲得合格的濾液,雜質顆粒被濾袋攔截。該機更換濾袋十分方便,過濾基本無物料消耗。
·多袋式過濾器具備構造合理、密封性好、流通才能強、操作簡便等諸多長處。尤其是濾袋側漏機率小,能正確地保障過濾精度,并能快捷地改換濾袋,使得操作成本下降。濾器內外表面采取機械噴砂拋光解決,平均、易清洗。我們知道,袋式過濾器所采取的過濾方法是側進側出的方法,也可以采取側進底出的方法,通過管道中的壓力將過濾液體介質壓入或抽入袋式過濾器桶體,要過濾的液體介質經由電拋光沖孔支持濾藍承托的過濾袋的過濾,發生變化的固液分別到達液體介質被過濾的結果。
袋式過濾器安裝尺寸:
型號
|
濾袋數量
|
A (mm)
|
B (mm)
|
C (mm)
|
D (mm)
|
E (mm)
|
F (mm)
|
最大流量 (m3/h)
|
進出口連接方式
|
GM2
|
2
|
1330
|
930
|
300
|
150
|
150
|
400
|
90
|
3"-4"法蘭
|
GM3
|
3
|
1350
|
950
|
350
|
160
|
160
|
500
|
135
|
3"-4"法蘭
|
GM4
|
4
|
1420
|
965
|
380
|
170
|
170
|
550
|
180
|
3"-6"法蘭
|
GM5
|
5
|
1450
|
985
|
400
|
190
|
190
|
600
|
225
|
3"-6"法蘭
|
GM6
|
6
|
1500
|
1000
|
430
|
190
|
190
|
650
|
270
|
3"-6"法蘭
|
GM8
|
8
|
1550
|
1120
|
480
|
230
|
220
|
750
|
360
|
4"-8"法蘭
|
GM10
|
10
|
1675
|
1160
|
555
|
260
|
250
|
900
|
450
|
6"-8"法蘭
|
GM12
|
12
|
1690
|
1175
|
580
|
260
|
250
|
950
|
540
|
6"-10"法蘭
|
GM14
|
14
|
1720
|
1090
|
610
|
260
|
250
|
1000
|
630
|
8"-10"法蘭
|
GM16
|
16
|
1750
|
1100
|
635
|
300
|
280
|
1050
|
720
|
8"-12"法蘭
|
GM18
|
18
|
1780
|
1130
|
685
|
300
|
280
|
1150
|
810
|
10"-14"法蘭
|
GM20
|
20
|
1800
|
1145
|
710
|
300
|
280
|
1200
|
900
|
10"-16"法蘭
|
GM22
|
22
|
1820
|
1160
|
735
|
300
|
280
|
1250
|
990
|
12"-18"法蘭
|
GM24
|
24
|
1850
|
1175
|
760
|
320
|
300
|
1300
|
1080
|
14"-18"法蘭
|
袋式過濾器產品簡述:
袋式過濾器是一種專業的液體過濾設備,適用于油漆、粘膠、樹脂染料、油墨和油制品、化學品等行業的液體精過濾,它能有效地除去液體中不同大小的顆粒物,從而達到液體過濾、凈化、分離、回收的目的。可按客戶具體要求來訂做。
袋式過濾器安裝維護:
1、袋式過濾器安裝前根據現場安裝要求調整過濾器的支腿高度,便于進出口與相應管道連接;
2、使用前應把過濾器頂部的排氣閥先打開,過濾前把內部的殘留空氣排放出去;
3、使用過程中,觀察過濾器頂部的壓力表,壓力值過大時,濾袋要取出來清洗,以減少壓力損失和保證過濾效果。
