【高壓Y型過濾器】上海PSKEE品牌生產廠家，立洛閥業全方面介紹【高壓Y型過濾器】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列高壓Y型過濾器。

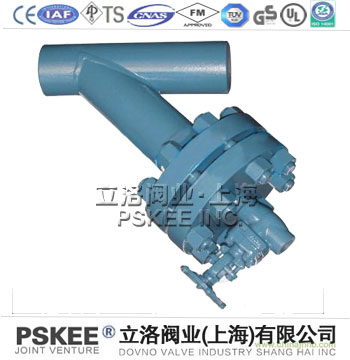

高壓Y型過濾器產品簡述：
高壓Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
高壓Y型過濾器工作原理：
SRY高壓Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。
高壓Y型過濾器產品標準：
|
設計標準
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
|
|
法蘭標準
|
GB/T 9112-2000、HG 20592-97、HG 20615-97
|
|
結構長度標準
|
GB/T 12221
|
|
試驗與檢驗標準
|
JB/T 9092
|
高壓Y型過濾器安裝尺寸：
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
H
|
|
1.6
|
DN15
|
130
|
69
|
|
DN20
|
145
|
70
|
|
DN25
|
160
|
72
|
|
DN32
|
180
|
90
|
|
DN40
|
200
|
110
|
|
DN50
|
220
|
120
|
|
DN65
|
250
|
150
|
|
DN80
|
285
|
180
|
|
DN100
|
300
|
190
|
|
DN125
|
350
|
215
|
|
DN250
|
380
|
250
|
|
DN200
|
480
|
290
|
|
DN250
|
560
|
355
|
|
DN300
|
610
|
420
|
|
DN350
|
695
|
500
|
|
DN400
|
780
|
620
|
|
DN450
|
850
|
700
|
|
DN500
|
900
|
765
|
高壓Y型過濾器產品應用：
高壓Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
