【美標Y型過濾器】是立洛閥業（上海）公司專業化生產進口型PSKEE品牌產品，全方面介紹『SY41H美標Y型過濾器』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及過濾器產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標過濾器。
|
美標Y型過濾器簡述：
|
|
美標Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，美標Y型過濾器通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。
|
|
|
|
美標Y型過濾器應用：
|
|
Y型美標過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。Y型過濾器特點：通流快速，故壓力損失小，抗污性強，排渣方便。Y型美標過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
|
|
|
|
Y型美標過濾器設計與制造：
|
設計與制造
Design And Manufacture: ANSI B16.34
結構長度：
Face To Face：ANSI B16.10
法蘭尺寸
Flange Dimension：ANSI 16.5
壓力-溫度
Pressure Temperature Laying：ANSI B16.34
試驗-檢驗
Inspection And Test：API 598
|
|
|
|

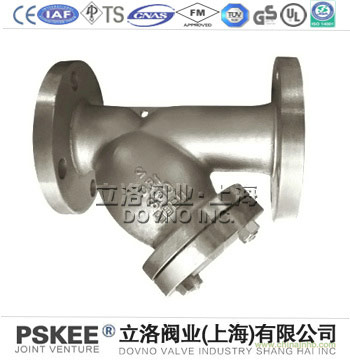

美標Y型過濾器結構圖：
|
|
|
|
|
美標Y型過濾器外形尺寸表：
|
|
DN
|
in
|
L
|
H
|
DN
|
in
|
L
|
H
|
|
15
|
1/2
|
125
|
70
|
150
|
6
|
380
|
335
|
|
20
|
3/4
|
145
|
70
|
200
|
8
|
495
|
420
|
|
25
|
1
|
160
|
80
|
250
|
10
|
595
|
500
|
|
32
|
11/4
|
180
|
90
|
300
|
12
|
640
|
580
|
|
40
|
11/2
|
200
|
100
|
350
|
14
|
750
|
650
|
|
50
|
2
|
220
|
130
|
400
|
16
|
800
|
700
|
|
65
|
21/2
|
260
|
165
|
450
|
18
|
850
|
800
|
|
80
|
3
|
280
|
195
|
500
|
20
|
900
|
875
|
|
100
|
4
|
320
|
230
|
550
|
22
|
1000
|
940
|
|
125
|
5
|
320
|
230
|
600
|
24
|
1250
|
1050
|
|
|
|
|
美標Y型過濾器用途：
|
|
Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，Y型過濾器通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件，免受磨損和堵塞。
|
