【高低籃式過濾器】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『SBL34高低籃式過濾器』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及過濾器產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列藍式過濾器。
|

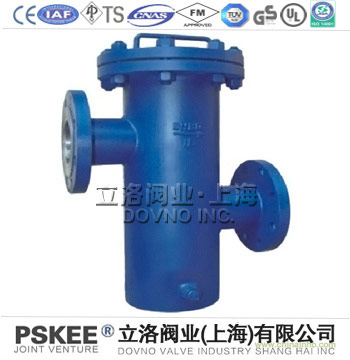

高低籃式過濾器簡述：
|
|
SBL34高低籃式過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用。
|
|
|
|
高低籃式過濾器作用：
|
|
當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。
|
|
|
|
高低籃式過濾器應用：
|
籃式過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其他的正常工作，當流體進入有一定規格的濾網的濾桶后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清
洗時，只要將可拆卸的濾桶取出，處理后重新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石
油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位，則既可以延
長泵和其他設備的使用壽命，又能保證整個系統的安全。
|
|
|
|
高低籃式過濾器主要零件材料：
|
|
殼體材質
|
鑄鐵、碳鋼
|
不銹鋼
|
|
濾框?yàn)V網材質
|
不銹鋼
|
|
密封件材質
|
耐油石棉、柔性石墨、聚四氟乙烯
|
|
工作溫度(℃)
|
-30～+380
|
-80～+450
|
|
公稱壓力(MPa)
|
0.6～6.4 (150Lb～300Lb)
|
|
過濾精度（目/in）
|
10-300
|
|
連接方式
|
法蘭、對焊
|
|
|
|
|
高低籃式過濾器結構圖：
|
|
|
|
|
高低籃式過濾器外形尺寸表：
|
|
公稱直徑DN
|
主要尺寸
|
排放□"B"
|
參考重量
|
|
φ D
|
L
|
H1
|
H2
|
H3
|
H（拆卸濾網距離）
|
|
25
|
76
|
220
|
110
|
70
|
280
|
520
|
R1/2"
|
15
|
|
32
|
76
|
220
|
110
|
70
|
285
|
525
|
19
|
|
40
|
114
|
280
|
120
|
100
|
340
|
630
|
24
|
|
50
|
114
|
280
|
120
|
100
|
340
|
630
|
29
|
|
65
|
140
|
330
|
160
|
110
|
400
|
750
|
40
|
|
80
|
168
|
340
|
180
|
140
|
460
|
860
|
55
|
|
100
|
219
|
420
|
220
|
170
|
550
|
1040
|
R3/4"
|
103
|
|
150
|
273
|
500
|
310
|
220
|
720
|
1375
|
181
|
|
200
|
325
|
560
|
390
|
280
|
900
|
2005
|
303
|
|
250
|
426
|
660
|
480
|
320
|
1070
|
2320
|
439
|
|
300
|
478
|
750
|
640
|
400
|
1360
|
2870
|
625
|
|
|
|
|
直通藍式過濾器維修與保養：
|
1、直通藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致
2、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
3、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
4清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，受損的過濾芯，會使過濾后的介質純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
5、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
|
