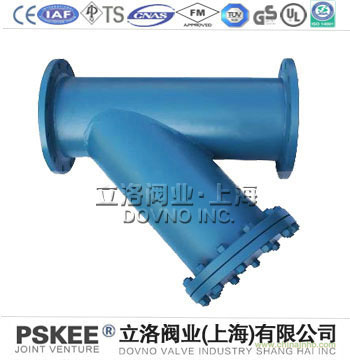

Y型焊接過濾器簡述：
|
|
焊接y型過濾器是一種法蘭、焊接連接，閥體為碳鋼材質，由卷管或無縫鋼管按一定角度焊接而成，口徑比普通y型過濾器口徑大很多的過濾設備，它是大口徑風機管道、水管道、石油化工管道中濾清工作介質，保持管道通暢所必備的器件，它一般安裝在各種閥門及重要元器件前面，濾網把雜志阻截下來，保持后面介質的潔凈度，使系統安全通暢運行。
|
|
|
|
Y型焊接過濾器設計標準：
|
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
法蘭標準
GB/T 9112-2000、HG 20592-97、HG 20615-97
結構長度標準
GB/T 12221
試驗與檢驗標準
JB/T 9092
|
|
|
|
Y型焊接過濾器材料表：
|
|
序號
|
零件名稱
|
材料名稱
|
|
GL41H-C
|
|
1
|
法 蘭
|
WCB
|
|
2
|
閥 體
|
WCB
|
|
3
|
濾 網
|
304
|
|
4
|
螺栓螺帽
|
WCB/35#
|
|
5
|
墊 片
|
金屬石墨、丁腈橡膠、聚四氟乙烯
|
|
6
|
排污口
|
WCB
|
|
7
|
閥 蓋
|
WCB
|
|
|
|
|
Y型焊接過濾器應用：
|
|
Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件，免受磨損和堵塞。
|
大口徑焊接y型過濾器是一種法蘭連接，閥體為碳鋼材質，由卷管或無縫鋼管按一定角度焊接而成，口徑比普通y型過濾器口徑大很多的過濾設備，Y型焊接過濾器是大口徑風機管道、水管道、石油化工管道中濾清工作介質，保持管道通暢所必備的器件，它安裝在各種閥門及重要元器件前面
