【鍛鋼Y型過濾器】上海PSKEE品牌生產廠家，立洛閥業全方面介紹【鍛鋼Y型過濾器】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的鍛鋼Y型過濾器。

---

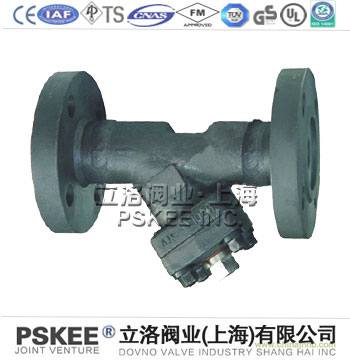

鍛鋼Y型過濾器產品概述:
鍛造Y型過濾器是一種螺紋連接或法蘭、對焊、承插焊連接，主體部分全部采用鍛造方法而生產出來的各種鍛材和鍛件。鍛鋼件的質量比鑄鋼件高，能承受大的沖擊力作用和高溫高壓，其塑性、韌性和其他方面的力學性能也都比鑄鋼Y型過濾器高，所以凡是一些重要的機器設備和重要復雜的工況領域最好都應用鍛鋼材質的Y型過濾器作為過濾設備，本產品不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象。
鍛造Y型過濾器采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。

鍛鋼Y型過濾器產品特點：
1、全徑或縮徑。
2、承插端符合ASME B16.11。
3、螺栓連接、纏繞墊片密封式閥蓋。
4、螺紋連接端（NPT）符合ANSI/ASME B1.20.1。
5、可設有排放堵塞，可更換式過濾網。
鍛鋼Y型過濾器零件材質：

序號	零件名稱	材料名稱
1	閥體	A105	A182 F22	A182 F304	A182 F316	A182 F304L	A182 F316L
2	墊片	304+柔性石墨
3	閥蓋	A105	A276 304	A182 F304	A182 F316	A182 F304L	A182 F316L
4	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8M
5	銘牌	不銹鋼
6	螺母	A19 42H	A19 44	A19 48	A19 48M	A19 48	A19 48M
7	過濾網	SS304	SS304	SS304	SS316	SS304L	SS316L
8	排污污塞	A105	A182 F22	A182 F304	A182 F316	A182 F304L	A182 F316L
適用介質		水、蒸汽、油品等		硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

鍛鋼Y型過濾器執行標準：

設計制造	BS5352 MSS SP-118
連接端尺寸	承插口	ANSI B16.11、JB/T1751
	螺紋端	ANSI B1.20.1、JB/T7306
	對焊端	ANSI B16.25、JB/T12224
	法蘭端	ANSI B16.5、JB79
檢查和試驗	API598、GB/T13927、JB/T9092

鍛鋼Y型過濾器安裝尺寸：

壓力等級 CLASS	公稱通徑 DN(mm)	NPS(in)	尺寸(mm)		流道孔徑 d(mm)	重量(Kg)
			L	H
800Lb	15	1/2"	111	70	13	2.1
	20	3/4"	120	100	17.5	4.2
	25	1"	140	110	30	8.9
	32	1 1/4"	140	120	30	8.9
	40	1 1/2"	170	120	35	10
	50	2"	200	150	46	18.6
900Lb-1500Lb	15	1/2"	111	70	12	4.2
	20	3/4"	120	100	15	9
	25	1"	140	110	20	8.9
	32	1 1/4"	140	120	28	10
	40	1 1/2"	170	120	32	18.6
	50	2"	200	150	40	20

鍛鋼Y型過濾器產品應用：
鍛鋼Y型過濾器具有結構簡單/阻力小，排污方便等特點。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片（304加柔性石墨制造）或采用金屬環連接密封。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。
