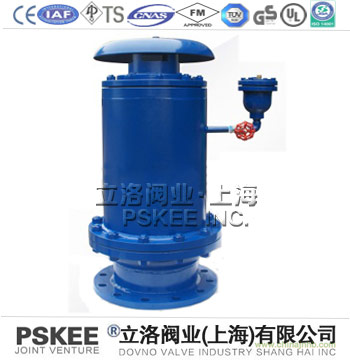

【三級緩閉防水錘型空氣閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『三級緩閉防水錘型空氣閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及KF700空氣閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列空氣閥。
三級緩閉防水錘型空氣閥性能概述：
1.三級緩閉防水錘型空氣閥全通徑閥體，所有流體流通橫截面積均大于等于公稱直徑.
2.具有特色的系統防護性能：三級排氣，將低壓排氣過程分為兩個階段：
3.低壓差時全速排氣，
4.較高壓差時限制排氣速度。消除水錘等特殊工況下因全速排氣而加劇的壓力波動對系統的沖擊。
5.緩沖板（節流裝置）安裝在空氣閥排氣口外部，分級打開或關閉閥瓣口。
三級緩閉防水錘型空氣閥產品特點：
1、可以通過調整緩沖板的通氣孔的大小來控制管道充水時或水柱彌合的排氣量。
2、通過對排氣量的控制來減少水力沖擊的影響，平穩的關閉氣閥。
3、可以根據水錘分析結論設定排氣口的開度。
4、通氣孔大小有較大范圍可以選擇：全開，部分開啟，部分開啟，部分關閉和全關。
三級緩閉防水錘型空氣閥應用領域：
易發生水力沖擊和水錘現象的輸水管道。（可用于2.5Mpa和4.0Mpa的高壓力管道）
注：不能在污水管道上使用。
三級緩閉防水錘型空氣閥工作過程：
1、三級緩閉防水錘型空氣閥應用在項目當中能夠快速、大量的排除管道內的空氣，采用雙層設計能夠有效的防止沖擊，適應能力更強。
2、當管道內注滿水時，主排氣閥會封住，積氣通過微量排氣閥排出。微量排氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。
3、快速吸氣。當管道內水流中斷或產生負壓時，主浮球會下落，主排氣口打開，快速吸氣，以保護管道不受損壞。
三級緩閉防水錘型空氣閥主要零部件材料：
|
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
|
名稱
|
閥體
|
浮球
|
大孔密封組件
|
閥蓋
|
排氣罩
|
小孔排氣罩
|
三級緩閉防水錘型空氣閥外形尺寸表：
|
公稱通徑DN
|
D
|
D1
|
D2
|
Φ
|
H
|
Z-Φd
|
|
50
|
115
|
85
|
68
|
195
|
320
|
4-14
|
|
65
|
160
|
125
|
100
|
195
|
320
|
4-18
|
|
80
|
195
|
160
|
135
|
242
|
375
|
4-18
|
|
100
|
215
|
180
|
155
|
260
|
395
|
8-18
|
|
150
|
280
|
240
|
210
|
345
|
500
|
8-23
|
|
200
|
335
|
295
|
265
|
425
|
600
|
8-23
|
|
250
|
390
|
350
|
320
|
500
|
680
|
12-23
|
|
300
|
440
|
400
|
368
|
606
|
780
|
12-23
|
|
350
|
500
|
460
|
425
|
650
|
860
|
16-23
|
|
400
|
565
|
515
|
485
|
740
|
940
|
16-25
|
三級緩閉防水錘型空氣閥安裝位置：
1、陡峭斜坡的最高點。
2、管道的水柱分離點。
3、長距離水平管線每隔400-800M安裝一只。
4、為保證使用效果，空氣閥安裝時必須垂直管線向上安裝。
5、在三級緩閉防水錘型空氣閥下面加裝緩沖塞閥。在管線注滿水情況下，因管道壓力大，當水流到達管道開 孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對 排氣閥里面的部件產生破壞，進而發生諸如排氣閥漏水、不排氣等現象.
三級緩閉防水錘型空氣閥產品功能：
三級緩閉防水錘空氣閥是引進國外先進技術加以改進，吸收消化國外技術，達到國內產品首創，形成具有獨特性、防水錘、復合式功能為一體的多功能空氣閥。防水錘空氣閥的產品結構設計科學，維護簡單，具有在大壓差下又能大量高速進排氣的功能，防水錘空氣閥的空氣關閉壓力大于0.4MPa不自閉。
延緩排氣的功能與實際盤片的有效孔徑，均得以試驗測量，并在實踐當中應用，同時作為水錘分析的邊界條件得以普遍應用。
三級緩閉防水錘空氣閥是一款真正解決管道當中起伏點出現"水柱拉斷"式水錘的有效解決方案。
