復合式排氣閥簡述：
|
|
臺灣新型復合式排氣閥它在浮球式和浮球杠桿式排氣閥的基礎上組合改進而成。在壓力狀態下微量排氣用浮球杠桿式排氣裝置；首次充水或其他情況下的大量進排氣用浮球式裝置。可加大進排氣口的尺寸 ,使得進排氣速度大大提高。
|
|
|
|
復合式排氣閥工作原理：
|
|
當管內開始注水時，復合式排氣閥塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，排氣閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
|
|
|
|
復合式排氣閥作用：
|
|

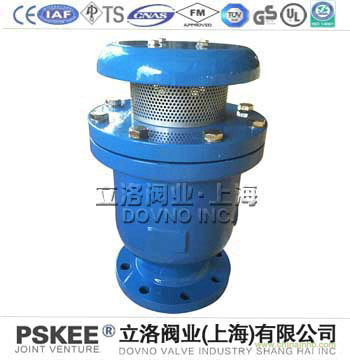

新型復合式排氣閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
|
|
|
|
復合式排氣閥結構圖：
|
|
|
|
|
復合式排氣閥材料表：
|
|
序號
|
名稱
|
材質
|
|
1
|
防雨蓋
|
HT200、FCD--450
|
|
2
|
定位架
|
HT200、FCD--450
|
|
3
|
導桿活塞
|
SUS304 不銹鋼
|
|
4
|
密封圈
|
BUNA-N/NBR
|
|
5
|
密封墊圈
|
BUNA-N/NBR
|
|
6
|
密封圈壓板
|
SUS304 不銹鋼
|
|
7
|
護桶
|
SUS304 不銹鋼
|
|
8
|
浮球
|
SUS304 不銹鋼
|
|
9
|
殼體
|
HT200、FCD--450、WCB
|
|
10
|
密封環
|
BUNA-N/NBR
|
|
|
|
|
復合式排氣閥主要外形尺寸表：
|
|
通徑
|
D
|
D1
|
D2
|
Φ
|
H
|
Z-Φd
|
|
25
|
115
|
85
|
68
|
195
|
320
|
4-14
|
|
50
|
160
|
125
|
100
|
195
|
320
|
4-18
|
|
80
|
195
|
160
|
135
|
242
|
375
|
4-18
|
|
100
|
215
|
180
|
155
|
260
|
395
|
8-18
|
|
150
|
280
|
240
|
210
|
345
|
500
|
8-23
|
|
200
|
335
|
295
|
265
|
425
|
600
|
8-23
|
|
250
|
390
|
350
|
320
|
500
|
680
|
12-23
|
|
300
|
440
|
400
|
368
|
605
|
780
|
12-23
|
|
350
|
500
|
460
|
425
|
650
|
860
|
16-23
|
|
400
|
565
|
515
|
485
|
740
|
940
|
16-25
|
|
|
|
|
復合式排氣閥安裝要求：
|
1. 復合式排氣閥于安裝前，請先檢查并清除主體內的雜物。
2. 在排氣閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人調整及維護工作。
3. 若排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4. 若復合式排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
|
