【CARX復合式排氣閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹【CARX復合式排氣閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列CARX復合式排氣閥。

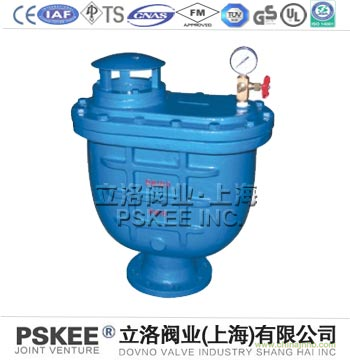

CARX復合式排氣閥產品簡述：
CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本復合式排氣閥安裝在泵出口處或送配水管線中，用來排除集積在管線中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
CARX復合式排氣閥工作原理：
當管內開始注水時，CARX復合式排氣閥塞頭停留在開啟位置，進行大量排氣，當空氣排完時，排氣閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在排氣閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
CARX復合式排氣閥解決方案:
管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，CARX復合式排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
管道內氣體產生的原因:
1、在管道安裝完畢后 通水之前，管道內充滿了空氣。
2、水在水泵工作前后因壓力發生較大的變化而出現氣體。
3、管道系統內部水溫發生變化，產生空氣。
4、水在通過管道的一些附件，如閥門、三通、.彎頭等，由于水壓力發生較大變化，會產生氣體。
5、管道系統的滲漏 。
6、管道維修.維護時，管道泄水或水錘等工作情況產生的負壓進氣。
CARX復合式排氣閥技術參數：
|
NO
|
名稱
|
材質
|
|
1
|
閥體
|
HT200
|
|
2
|
閥蓋
|
HT200
|
|
3
|
浮球
|
304不銹鋼
|
|
4
|
定位架
|
不銹鋼
|
|
5
|
杠桿
|
H59黃銅
|
|
6
|
塞頭
|
不銹鋼
|
CARX復合式排氣閥外形尺寸表：
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
L1
|
H
|
Z
|
d
|
|
25
|
280
|
176
|
330
|
-
|
-
|
|
32
|
280
|
176
|
330
|
-
|
-
|
|
50
|
360
|
208
|
475
|
4
|
17.5
|
|
65
|
360
|
208
|
475
|
4
|
17.5
|
|
80
|
400
|
244
|
552
|
8
|
17.5
|
|
100
|
465
|
275
|
623
|
8
|
17.5
|
|
150
|
537
|
332
|
686
|
8
|
22
|
|
200
|
537
|
332
|
686
|
8
|
22
|
CARX復合式排氣閥產品應用：
CARX復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作。CARX復合式排氣閥設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
