【復合式雙口排氣閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹【FSP復合式雙口排氣閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列復合式雙口排氣閥。
復合式雙口排氣閥產品簡述：

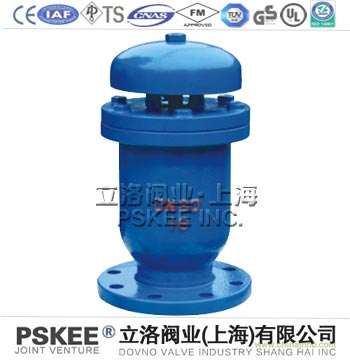

FSP復合式雙口排氣閥安裝在輸水管道口，用來排除管道內的氣體，防止因集存氣體而影響正常輸水。當管道需要排空時，也可向管道內補入空氣，加速排水同事保護薄壁鋼管，不至于因真 空而變形。FSP-10復合式雙口排氣閥單浮球而起到浮球的作用，結構簡單，體積小重量輕，約為舊式雙口排氣閥的二分之一，排氣量大比舊式雙口排氣閥大一倍。
復合式雙口排氣閥運行原理：
1、在無水無壓力情況下，浮子和閥瓣都降落在護筒里。當管道充水時，大量空氣從FSP復合式雙口排氣閥大排氣口排出。
2、空氣將近排盡時，水開始進入閥門內將浮子浮起，浮子又將閥瓣托上去，堵住大排氣口，制止水往外流出。
3、閥瓣堵住大排氣口以后，只要管道里的水和氣呈壓力狀態，閥瓣不會下落的。這時候如果管道里的空氣在排氣閥里積聚到一定量時，由于浮子的浮力減少而降落下來，空氣從導桿的小排氣孔排出去。空氣排盡后，浮子又上升堵住小排氣孔。
4、管道里產生負壓時，閥瓣和浮子都被吸落下來，從大排氣口大量補進空氣。
復合式雙口排氣閥外形尺寸表：
|
通徑
|
D
|
D1
|
D2
|
Φ
|
H
|
Z-Φd
|
|
25
|
115
|
85
|
68
|
195
|
320
|
4-14
|
|
50
|
160
|
125
|
100
|
195
|
320
|
4-18
|
|
80
|
195
|
160
|
135
|
242
|
375
|
4-18
|
|
100
|
215
|
180
|
155
|
260
|
395
|
8-18
|
|
150
|
280
|
240
|
210
|
345
|
500
|
8-23
|
|
200
|
335
|
295
|
265
|
425
|
600
|
8-23
|
|
250
|
390
|
350
|
320
|
500
|
680
|
12-23
|
|
300
|
440
|
400
|
368
|
605
|
780
|
12-23
|
|
350
|
500
|
460
|
425
|
650
|
860
|
16-23
|
|
400
|
565
|
515
|
485
|
740
|
940
|
16-25
|
復合式雙口排氣閥安裝說明：
1. 于安裝前，請先檢查并清除主體內的雜物。
2. 在排氣閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人調整及維護工作。
3. 若排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4. 若FSP復合式雙口排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
