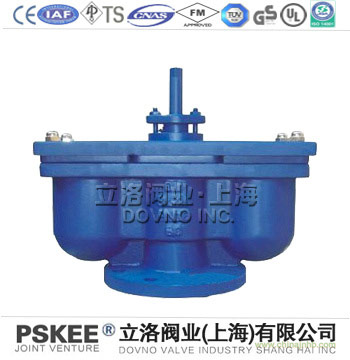

QB2雙口排氣閥簡述：
|
|
本雙口排氣閥適用于工作介質為水的管道上，作用排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形、破裂、是管道必備之設備。
|
|
|
|
QB2雙口排氣閥性能特點：
|
1.能夠排除管道中的氣體，減少阻力，節紙能源。
2.當管道負壓時雙口排氣閥能自動吸入空氣防止管道破裂。
3.浮球為不銹鋼、使用壽命長、安全可靠。
|
|
|
|
QB2雙口排氣閥技術參數：
|
1、使用介質：清水
2、介質溫度：常溫
3、殼體溫度、試驗壓力：1.5MPa
4、浮球密封試驗壓力：0.05~1.1MPa
5、閥體材料：灰鑄鐵HT200
6、浮動材料：不銹鋼
7、法蘭連接標準：GB/T12741.6-98
8、試壓標準：Q/YFC01-2003
|
|
|
|
QB2雙口排氣閥結構圖：
|
|
|
|
|
QB2雙口排氣閥主要連接尺寸：
|
|
公稱通徑DN(mm)
|
D
|
D1
|
D2
|
L
|
H
|
Z-Φd
|
|
50
|
160
|
125
|
100
|
325
|
325
|
4-14
|
|
80
|
195
|
160
|
135
|
350
|
325
|
4-14
|
|
100
|
215
|
180
|
155
|
385
|
360
|
4-18
|
|
125
|
245
|
210
|
185
|
480
|
475
|
8-18
|
|
150
|
280
|
240
|
210
|
480
|
475
|
8-18
|
|
200
|
335
|
295
|
265
|
620
|
580
|
8-23
|
|
|
|
|
雙口排氣閥安裝說明：
|
1、安裝雙口排氣閥，應豎直安裝，底下一定要安裝一只保護閥門（蝶閥、閘閥）以免檢驗停水。
2、如需方求方本排氣閥法蘭大小尺寸如變動，請注明法蘭連接尺寸。
|
QB2雙口排氣閥適用于工作介質為水的管道上，作用排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形、破裂、是管道必備之設備。雙口排氣閥適用水、熱水、最高溫度100℃的管道上，使管道內的氣體全部排出。
