【法蘭單口排氣閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『QB1法蘭單口排氣閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及排氣閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列單口排氣閥。
|

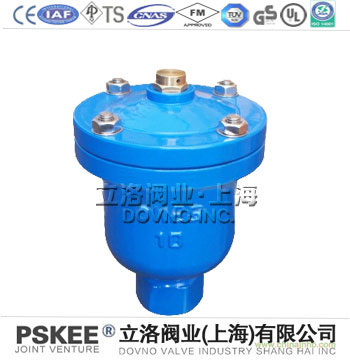

QB1法蘭式單口排氣閥簡述：
|
|
單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成, 用于小口徑管道上, 單口排氣閥它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。
|
|
|
|
QB1法蘭式單口排氣閥產品的性能及優點：
|
1、單口排氣閥內部結構主要有不銹鋼浮球。
2、本閥分為絲扣式和法蘭式兩種排氣閥，方便連接于各個管道。
3、能夠排除管道中的氣體，減少阻力，節約能源。
4、當管道負壓時，能快速自動吸氣，防止管道破裂。
|
|
|
|
QB1法蘭式單口排氣閥原理：
|
|
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從單口排氣閥排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入單口排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
|
|
|
|
|
|
QB1螺紋單口排氣閥外形尺寸表：
|
|
公稱通徑DN(mm)
|
D
|
D1
|
D2
|
Φ
|
H
|
|
15
|
95
|
65
|
45
|
135
|
210
|
|
20
|
105
|
75
|
55
|
135
|
210
|
|
25
|
115
|
85
|
65
|
135
|
210
|
|
40
|
140
|
115
|
80
|
150
|
210
|
|
150
|
160
|
125
|
100
|
150
|
210
|
|
|
QB1法蘭式單口排氣閥結構圖：
|
|
|
|
