一、性能及特點

安徽華強環保科技有限公司生產的疏水自動加壓器是一種新型凝結水輸送裝置，結構簡單，不用電機作動力，自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。

1、疏水自動加壓器以蒸汽或壓縮空氣為動力，無泵無電機，自動運行，只需按下電源開關即可，無需人員看守。

2、疏水自動加壓器可在多種條件下把0℃~170℃的凝結水加壓送回鍋爐房或再利用，大幅度提高回水率和充分利用二次蒸汽。

3、疏水自動加壓器排出的凝結水為壓力滿流，無二次蒸汽。凝水管管徑比汽水混合狀流動的余壓水管管徑小50%，節約管材，減少管道的大氣腐蝕。

4、疏水自動加壓器體積小，重量輕，可分散或集中設置于墻邊、地坑中，土建工程量小，構造簡單，安裝便易。

5、疏水自動加壓器運行中無噪聲，無振動、性能穩定可靠，維護量小。

二、 結構及工作原理

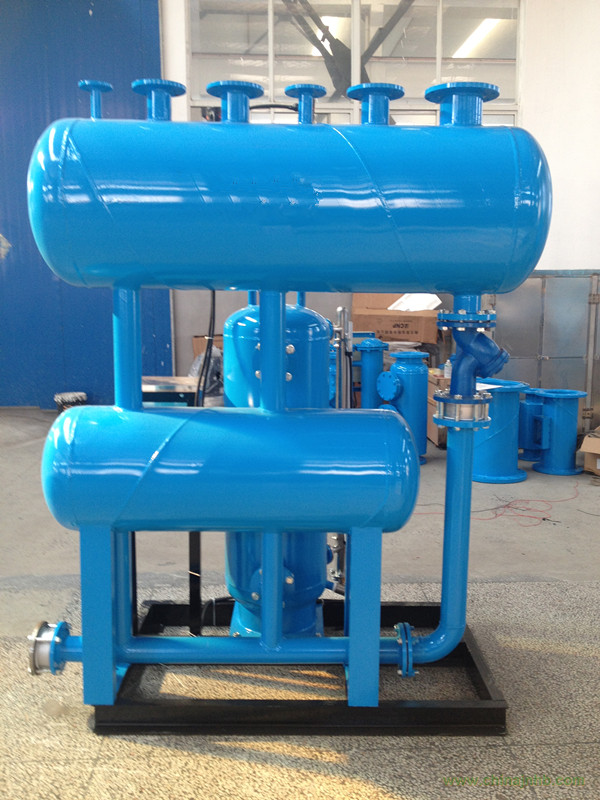

疏水自動加壓器由水室、加壓室、控制管及控制系統組成。

水 室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。

加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。

控制管：側裝液位控制顯示器。當液位達到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水箱通過止回閥進入加壓室。

控制系統：自動控制、自動運行、無人值守

端子接線圖

當加壓出現故障，檢查止回閥、排氣閥、加壓閥、是否有雜質 。 型號

調節液位傳感器，可以改變液位高低.

三、安裝使用及維護
1、采用疏水自動加壓器時，在各用汽設備的凝水管道上應裝設疏水閥并盡量接近用汽設備，且使疏水自動加壓器的上部水室低于凝結水系統，以利于凝水順暢的流入疏水加壓器的水室。
2、疏水自動加壓器安裝場地面積以疏水加壓控制管方向加1.2~1.5米，其他三方面各加0.5米為宜。凝結水能流入設備即可。（注：凝結水在有余壓下，自動加壓器可與用汽設備放置同一平面或略高于用汽設備）。
3、如果有多路凝結水回到同一凝結水回收器，各凝結水管是從高壓向低壓依次排列，具體方案可以向本公司咨詢。
4、本產品自配電控柜，一般電控柜直接安裝在本裝置上，也可根據用戶實際情況布置，做成掛壁式。
5、為避免能源浪費，請用戶自行將疏水自動加壓器保溫，若安裝于室外，則應考慮防雨性能。保溫材料厚度同蒸汽管道厚度相同。
6、接管前，應對疏水自動加壓器內部進行清洗，清除管道中雜物，方可投入運行。

7、每年定期打開排污口，將雜物清除。

四、技術參數表

五、選用方法

1、疏水自動加壓器的加壓汽（氣）體最大壓力≤1.0 MPa，若壓力超過1.0 MPa，應設減壓裝置。疏水自動加壓器最佳工作壓力0.3～0.6MPa。

2、加壓蒸汽壓力：P₁≥P₂+0.1 MPa

式中，P₁——加壓蒸汽壓力 MPa，P₂——排出口壓力 MPa。

3、排出口壓力：P₂=0.01（H+h）+P_x MPa

式中，H——疏水自動加壓器后管道最高高度、

h——疏水自動加壓器后管道阻力(mH₂O)

P _x——儲存輸送回凝結水末端設備（回水箱、給水箱、除氧水箱）的壓力MPa。

式中，h值可由設計決定，也可參考下式計算：h=1.4RL。式中，R為比摩阻，L為管長，1.4為局部阻力系數

設備外形圖及結構尺寸表

謝謝您選用本公司疏水自動加壓器，請您在訂貨時提供以下原始資料：
1、凝結水來源；
2、凝結水最大回水量（m3/h）;
3、回水溫度;
4、回水壓力;
5、蒸汽源壓力；
6、輸送揚程；
7、安裝位置；
8、凝結水送往何處；

9、其它特殊要求（絕緣、防爆）。

不需要使用電源的氣動型冷凝水回收機組如下：

一、 氣動冷凝水回收泵產品簡介

安徽華強環保科技有限公司專業生產氣動冷凝水回收泵，蒸汽冷凝水回收可在多種條件下把0℃~170℃的凝結水加壓送回鍋爐房或再利用，大幅度提高回水率和充分利用二次蒸汽。 是一種新型凝結水輸送裝置，結構簡單，不用電機作動力，自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。

二、 氣動冷凝水回收泵工作原理

冷凝水回收裝置通過罐體內的調壓裝置、除污裝置、氣蝕消除裝置和專用水泵以及電氣控制系統，解決了水泵的氣蝕，杜絕了氧腐蝕，不見了二次汽，提高了水質純凈度，實現了高溫冷凝水和高能二次汽的完全、低位、閉式直接回收，節約了大量能源。

三、 產品特點

1、機電一體、自動控制、運行安全可靠。

2、高效節能、減排環保。

3、根據現場安裝空間，罐體可做成立式或臥式，安裝方便。

4、可多管路同時回收，回收量大。

5、本設備以蒸汽或壓縮空氣為動力，無泵無電機，自動運行，只需按下電源開關即可，無需人員看守。

6、本設備可在多種條件下把0℃~170℃的凝結水加壓送回鍋爐房或再利用，大幅度提高回水率和充分利用二次蒸汽。

7、本設備排出的凝結水為壓力滿流，無二次蒸汽。凝水管管徑比汽水混合狀流動的余壓水管管徑小50%，節約管材，減少管道的大氣腐蝕。

8、本設備體積小，重量輕，可分散或集中設置于墻邊、地坑中，土建工程量小，構造簡單，安裝便易。

9、本設備運行中無噪聲，無振動、性能穩定可靠，維護量小。
