循環水旁濾裝置
循環水旁濾裝置概述
安徽華強環保科技有限公司生產的循環水旁濾過濾器又名旁濾砂缸，高速過濾砂缸。
循環水旁濾裝置過濾狀態
當系統處于過濾狀態時，未經過濾的水通過布水器，配合外殼，以接近平流的狀態到達過濾器內的濾料層(砂子)。當水流過濾料層時，雜質被截留在濾料層內。將過濾后的水通過集水器均勻地收集并流出。平流過濾，決定過濾器可以在高的流速下過濾，仍可達到較好的過濾效果。
反洗狀態
隨著雜質在濾料層中的不斷聚積，壓頭損失將不斷增大。當壓頭損失到達一定的設定限度時，系統將自動轉換至反洗狀態，以清洗聚積起來的雜質。
每次壓差達到0.05-0.07MPa進行反洗，反洗結束后壓差又回到起始0.02-0.03MPa。
反洗應用了反沖和表面擦洗的原理。
過濾系統的特點
?出廠前經過完整測試,可手動/自動控制
?精心挑選的均質濾料,過濾效率高
?內外采用環氧噴涂碳鋼材料
?布水器，簡單、均勻、可靠;
?精加工的集水器強度高，使用壽命超過10年;
?性能可靠：系統出廠前經過完整測試，性能可靠。
?安裝方便：安裝時只要將進出水，排污管接好即可使用，無需現場制作。
?反沖耗水量少：采用均質濾料，延長了反沖洗周期，總的反沖洗水量大大減少。
?反沖洗效率高：先進的布水器確保穩定高效的反沖洗效果。
循環水旁濾過濾器規格參數
|
序號
|
型號
|
罐體直徑
|
高度
|
接口通徑（DN）
|
過濾面積（㎡）
|
建議流量（m3/h）
|
|
1
|
HQPL500×710
|
530
|
816
|
40
|
0.2
|
6～10
|
|
2
|
HQPL600×766
|
630
|
874
|
50
|
0.28
|
8～14
|
|
3
|
HQPL700×819
|
720
|
899
|
50
|
0.38
|
12～19
|
|
4
|
HQPL800×872
|
820
|
957
|
65
|
0.5
|
15～25
|
|
5
|
HQPL900×1024
|
920
|
1104
|
65
|
0.64
|
18～32
|
|
6
|
HQPL1000×1079
|
1020
|
1164
|
80
|
0.79
|
23～40
|
|
7
|
HQPL1100×1131
|
1120
|
1211
|
80
|
0.95
|
28～47
|
|
8
|
HQPL1200×1182
|
1220
|
1267
|
100
|
1.13
|
33～55
|
|
9
|
HQPL1400×1700
|
1420
|
1700
|
100
|
1.54
|
45～70
|
|
10
|
HQPL1600×1800
|
1620
|
1800
|
150
|
2.01
|
60～90
|
|
11
|
HQPL1800×1900
|
1820
|
1900
|
150
|
2.54
|
75～114
|
|
12
|
HQPL2000×2000
|
2024
|
2000
|
150
|
3.14
|
95～140
|
|
13
|
HQPL2200×2000
|
2224
|
2000
|
200
|
3.8
|
115～152
|
|
14
|
HQPL2400×2100
|
2428
|
2100
|
200
|
4.52
|
130～180
|
|
15
|
HQPL2600×2400
|
2628
|
2400
|
200
|
5.3
|
145～212
|
|
16
|
HQPL2800×2500
|
2832
|
2500
|
200
|
6.15
|
155～246
|
|
17
|
HQPL3000×2600
|
3032
|
2600
|
200
|
7
|
170～280
|

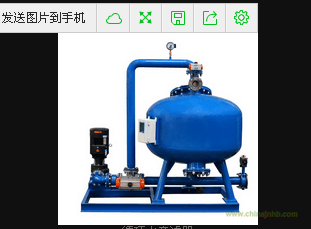

循環水旁濾過濾器安裝示意圖
