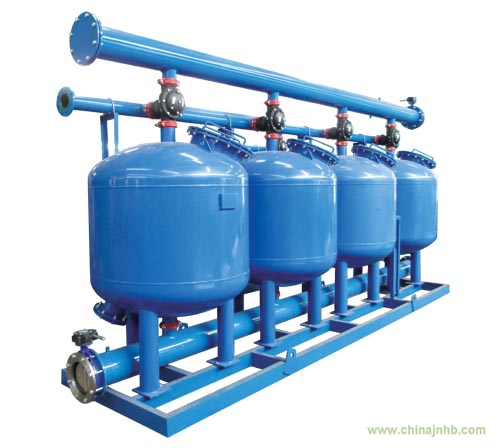

一、淺層砂過濾器設備說明
  安徽華強環保科技有限公司生產的淺層砂過濾器可應用于冷卻循環水、水源水過濾、工藝水過濾、維護水過濾及廢水處理等領域。它嚴格的設計可應用于各種惡劣環境，其多樣性的結構形式使其可方便地安裝于各種形式的管線上。球形淺層介質過濾器的內部設計可以確保過濾時水流平穩，過濾效果好，反沖洗時形成無數內環流，反沖效率高。比較傳統的沙濾器，具有全自動過濾，全自動反沖洗，用沙少 , 費水少等優點。
 二、產品特點
 采用獨特φ1220球形過濾器單元，擁有眾多優點。
 淺層砂過濾系統采用模塊化設計，根據流量的大小，選擇多個過濾單元。
 可采用時間，壓差等多種方式自動啟動反沖洗，系統內各過濾單元依次進行反沖洗，其他單元仍然在過濾。
 反沖效率高，反沖時間短，反沖洗時節水（反沖用水量是傳統沙濾器的30%左右）安裝方便，不需任何起重裝置。
 系統重量輕，不需要特別的地基，一般水泥地面即可。
  三、技術特點：
 過濾器有兩個大開口，頂部的用于觀察和加料，底部的用于清空和維護。各端口都采用完全防漏設計，系統應用了水壓封閉原理，安全可靠。
 獨特的75個蘑菇狀壓差補償過濾集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑沙。
 布水器使未過濾水流即使在高流量的情況下亦能均勻流過填料層，并在填料層上維持一平整水面球形外殼，可以充分配合布水器均勻布水。配合75個蘑菇口，反沖洗時形成內環流，高效反沖洗，不跑沙。過濾器外表由復合材料構成，具有較高的壓重比和耐腐蝕。一體成型的球形外殼，可承受 0.59Mpa 的壓力過濾器內層由黑色聚乙烯制成，能抵抗環境的壓力，防止脆裂及不被化學物質侵襲。
 壓力補償式集水器，接近中部的開口小，接近尾部的開口大，這樣使各集水器到出口的壓力一致。
  四、反洗閥

淺層砂過濾器為模塊組合，逐一反清洗。過濾時能有效去除污物，反洗時液動三通反沖洗閥能有效減少水頭損失，使用壽命達成20年。
  五、工作原理

淺層砂過濾器是由過濾罐體、沖洗閥和沖洗控制器組成，水流進入過濾器后，通過砂石污物（最小可至50μm）截留下來，出水即為凈水。污物聚集在砂石濾層上，使濾層表面和出水形成壓力差。當壓差達到預設值時，便啟動自清洗程序。壓差傳感器將信號傳至控制器觸動其打開沖洗閥、反清洗濾層上的污物，當濾層沖洗干凈，控制器關閉沖洗閥。啟動下一個過濾罐反沖洗閥，直到最后過濾罐。設備自動恢復到全濾狀態。系統不間斷供水，排污壓力損失不超過0.5bar，流量損失不超過1%。
   六、過濾狀態
 當系統處于過濾狀態時，未經過濾的水通過三層布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部有75個蘑菇狀的過濾集水器，將過濾后的水均勻地收集并流出。平流過濾，決定過濾器可以在高的流速下過濾，仍可達到較好的過濾效果。
 過濾器采用石英砂為濾層，確保過濾器的過濾精度，外殼材質為碳鋼，內部為聚乙烯。
   七、反洗狀態
 隨著雜質在填料層中的不斷聚積，壓頭損失將不斷增大。當壓頭損失到達一定的設定限度時，系統將自動轉換至反洗狀態，以清洗聚積起來的雜質。
 對系統來說，經常性的反洗以清除聚積起來的雜質是必須的。當系統處于反洗狀態時，同組的一個或多個過濾器會將干凈的、經過過濾的水通過一個三通反洗閥同時倒灌入這個過濾器中。在這個倒灌過程中，被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過一個三通的反洗口被排出。在A.G.F系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，最大限度地提高反沖洗效率，減少所需的反洗水，同時反洗時不跑沙。當反洗結束時，閥門又回復到過濾狀態，下一個過濾單元則準備進入反洗狀態。
