鏈板式刮泥機|鏈板式刮油刮泥機
鏈板式刮泥機一般使用在平流沉淀池中。當污水中含有一定量的油和泥沙時。可以采用鏈板式刮油刮泥機。在刮走沉淀池底部的污泥的同時也可以將上部漂浮的浮渣或浮油刮走。鏈板式刮泥機被廣泛應用在污水處理廠中平流式沉淀池、沉砂池、隔油池的底部進行連續排泥，并可在水面連續排除油污或去除浮渣，尤其適合沉淀物較多的沉淀池。

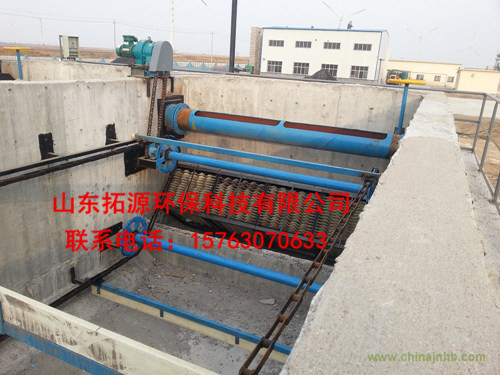

鏈板式刮泥機的結構及原理
鏈板式刮泥機主要由驅動裝置、主動輪組、導軌及托架、刮板組合、從動輪組、鏈條漲緊機構、集渣管等部件組成。
鏈板式刮泥刮渣機運行時，由鏈條帶動刮板在池中做連續的回轉運動，將池底的污泥刮至集泥槽中，并可刮除池面的浮油或浮渣。
三、特點
1．若刮板受異物卡塞或積泥過多時，自控系統中過扭保護機構則會切斷電源，自動停機報警。
2．設備運行平穩，可避免對沉淀物的擾動。
3．刮泥、刮渣裝置為一體，使整機結構簡單，占用空間少。
4．驅動裝置固定在池邊平臺上，安裝、維修方便。
四、鏈板式刮泥機外形圖
1. 集油管 2. 從動輪組 3. 從動輪組 4.刮板組合 5.導軌及托架
6.漲緊軸總成7.主動輪組8.鏈條漲緊機構9.驅動裝置
五、鏈板式刮泥機布置圖
七、鏈板式刮泥刮渣機選型技術參數表
|
型 號
|
TYLB 3×L
|
TYLB 4.5×L
|
TYLB 5×L
|
SCP 6×L
|
|
池 寬B（m）
|
3
|
4.5
|
5
|
6
|
|
推薦池長L（m）
|
8～30
|
8～30
|
8～30
|
8～30
|
|
推薦池深H（m）
|
3.5
|
3.5
|
3.5
|
3.5
|
|
驅動功率（Kw）
|
1.5～3kw
|
1.5～3kw
|
1.5～3kw
|
1.5～3kw
|
|
刮板移動速度（m/min）
|
1
|
1
|
1
|
1
|
