周邊傳動刮泥機是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置，該機適用于大中型輻流式二次沉淀池的排泥與除渣。

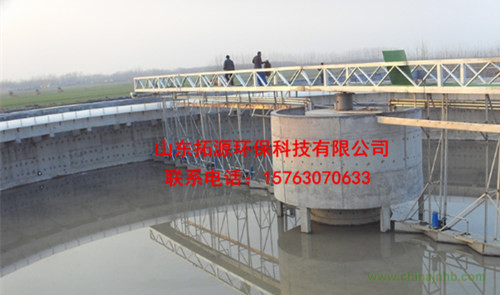

周邊傳動刮泥機結構
周邊傳動刮泥機為中心支墩雙(單)周邊傳動，其傳動力矩大、節能。采用中心進水和排泥，周邊排水，保證水流均勻，利用液位差自吸式排泥。
周邊傳動刮泥機主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。
周邊傳動刮泥機工作原理
污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。
周邊傳動刮泥機優勢
1、結構簡單、耗參省、維護管理方便。
2、運行平穩、工作安全可靠。
3、刮集污泥效果好、排出污泥含水率低
周邊傳動刮泥機選型參數表
|
型號
|
池徑/m
|
池邊深/m
|
周邊速度/m*min-1
|
電機功率/kw
|
|
ZGXJ-20
|
20
|
3，3.25，3.5
|
1.6
|
0.37*2
|
|
ZGXJ-25
|
25
|
2.75，3.3，3.25
|
1.7
|
|
ZGXJ-30
|
30
|
2.5，2.75，3
|
1.8
|
0.75*2
|
|
ZGXJ-37
|
37
|
2.0
|
|
ZGXJ-45
|
45
|
2.25，2.5，2.75
|
2.2
|
1.5*2
|
|
ZGXJ-55
|
55
|
2.4
|
|
ZGXJ-60
|
60
|
2.25~2.75
|
2.6
|
2.2*2
|
|
ZGXJ-80
|
80
|
2.7
|
|
ZGXJ-100
|
100
|
2.8
|
4.0*2
|
了解更多周邊傳動刮泥機新咨詢山東拓源環保科技有限公司官網咨詢。山東拓源環保科技有限公司是一家從事周邊傳動刮泥機生產廠家。工廠生產設施完善，產品技術質量過硬，值得您的信賴。
