一、自清洗過濾器產品概述

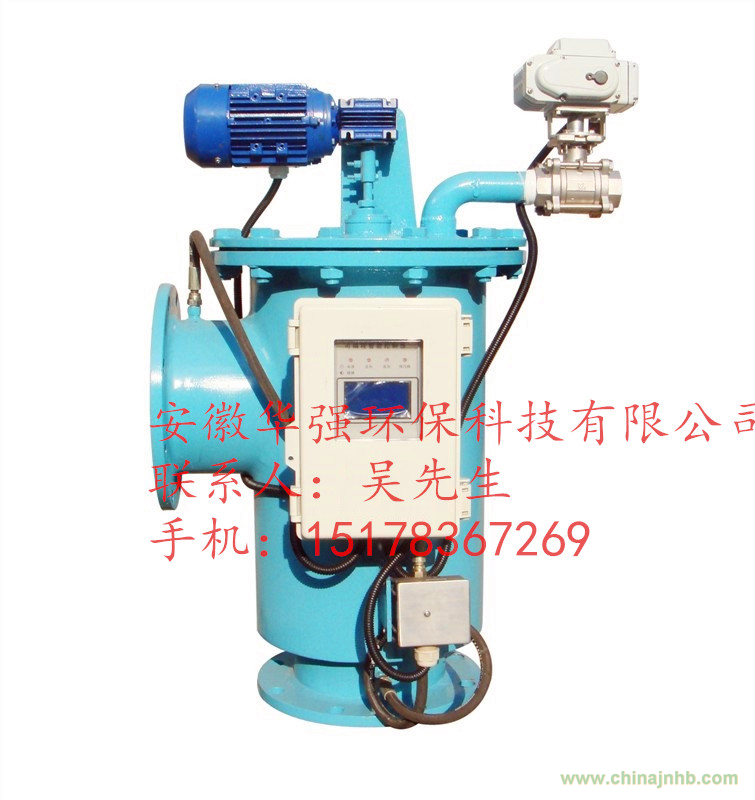

安徽華強環保科技有限公司生產的自動反清洗過濾器當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值、達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。
HQ系列自清洗過濾器可在線實現自動清洗、自動排污等功能，操作配備差壓/時間/手動三種功能，具有過濾精度高、反清時間短、清洗水量少、壓力損失小等優點，為您的水系統提供穩定的水質保證。

二、自清洗過濾器應用范圍
工業過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；
酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；

水處理應用；
制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
三、產品特點
單臺較大過濾流量可達4000m3/h
過濾精度從4000微米-20微米
濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
小工作壓力大于0.1MPa
高工作壓力小于1.6MPa(特殊可定制)
工作溫度小于95℃
電源：380V/50Hz
控制電壓：AC24V
清洗方式：刷式
控制方式：壓差、時間、手動及PLC
清洗時間：10-200秒可調
控制方式：壓差、時間、手動及PLC
四、自清洗過濾器產品選型
為了能更適用客戶的水系統的技術要求，為了較佳的過濾效果，達到為客戶節能、省電、省水、環保的高要求，做為領先的水過濾解決方案供應商，我們的工程師將用最專業技術知識，豐富的應用經驗，為您做出較佳的方案選擇。
您在選擇自清洗過濾器的時候，請考慮以下幾個參數
1、處理流量
2、過濾介質的化學性質
3、過濾介質的懸浮物濃度
4、要求的過濾精度
5、管道的壓力
過濾精度對照表
微米（μm） 10 25 30 40 50 80 100 120

150 200 400 800 1500 3000
目數 1500 650 550 400 300 200 150 120 100

80 40 20 10 5
尺寸圖

五、自清洗過濾器技術數據表
型號 出入水口 H H1 H2 H3 W W1 流量

過濾面積 重量
mm mm mm mm mm mm mm (m3/h)) cm2

(kg)
LD-80 80 1251 762 205 407 683 673 50

1175 87
LD-100 100 1319 817 205 417 683 673 80

1377 106
LD-125 125 1431 897 205 432 683 673 125

2105 132
LD-150 150 1532 974 205 453 744 725 150

3024 197
LD-200 200 1882 1274 205 481 820 777 320

5280 248
LD-250 250 2148 1480 205 513 874 827 490

7877 360
LD-300 300 2431 1711 100 632 939 908 710

11424 486
LD-350 350 2736 1961 100 662 1026 1010 970

15562 653
LD-400 400 3050 2211 100 692 1098 1111 1260

20354 765
LD-450 450 3358 2462 100 722 1199 1213 1600

25761 814
LD-500 500 3696 2690 100 760 1288 1250 1970

31976 920

六、過濾器材質
殼體：碳鋼、304不銹鋼、316L不銹鋼
濾網：304不銹鋼、316L不銹鋼
刷架：304不銹鋼、316L不銹鋼
排污閥：鑄鐵、銅、不銹鋼
控制器：PVC、鋁
密封圈：EPDM橡膠
清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

六、自清洗過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身

一致。AF系列自清洗過濾器安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動

排污閥的出口方向為水平或向下，以保證排污更徹底。

安裝圖
（3）自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。

當泵與用水設備之前的壓力超過過濾器的極限壓力，自清洗過濾器也可安裝在水泵之前，并

盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，不要超過10米。
（6）安裝時應考慮便于檢修，自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要

求時可并聯兩臺或更多，以達到系統過濾要求。
2、電源連接
（1）本設備在出廠時，控制系統與清洗電機、電動排污閥以及差壓控制器之前的電纜已經

連接好，在安裝時只需要將控制箱留出的電源線連接好即可。
（2）在連接電源時，請根據功率選擇合適的電源線連接，按以下圖示所標顏色正確接線。
（3）如果設備本體上有電機轉向標識時，請按照電機的轉動方向標識調整電源線的連接順

序。
電源線連接示意圖

3、設備調式
（1）打開電源開關時，電源指示燈應該點亮。
（2）在調式電動部分時，請注意電機的轉動方向要與標識方向一致
（3）使用中要根據現場系統的實際要求設定差壓，以便能及時清洗排污。
（4）當統需要人工強制清洗排污時，可以將控制系統轉到手動控制（具體操作見下面操作

說明）。
（5）若清洗系統反復清洗，壓差仍不能降低至設定值，應停機檢修。
4、操作說明
控制箱操作界面如下圖，系統啟動時默認處于自動控制狀態，自動狀態指示燈亮。如需手動

即時工作時，請按一下狀態選擇鍵，當自動狀態指示燈暗、手動狀態指示燈亮時，系統處于

手動工作狀態，此時，按啟動鍵可啟動系統清洗和排污，如需停止，則按停止鍵，若需回到

自動控制狀態，則按一下狀態選擇鍵，當自動狀態指示燈亮、手動狀態指示燈暗時，系統處

于自動工作狀態。
開啟時間控制模式：由于系統的需要，有的客戶需要定時和差壓同時運行，即在達不到清洗

差壓時，如果清洗時間到了，過濾器仍然會自動啟動。如需啟動定時功能，請先將電源關閉

，開啟電源前，同時按下“啟動”鍵和“停止”鍵不放，啟動電源，當所有指示都一齊亮時

，松開按鍵，此時系統進入定時設置，定時的預設的值會秒閃爍一次。此時，按“啟動”鍵

為增加定時時間，按“停止”鍵為減小，設置好后按“選擇”鍵退出，系統會自動重新啟動

，定時功能啟動后，“選擇”指示燈會隔開秒鐘熄滅一次。具體定時時間參見定時時間表。
