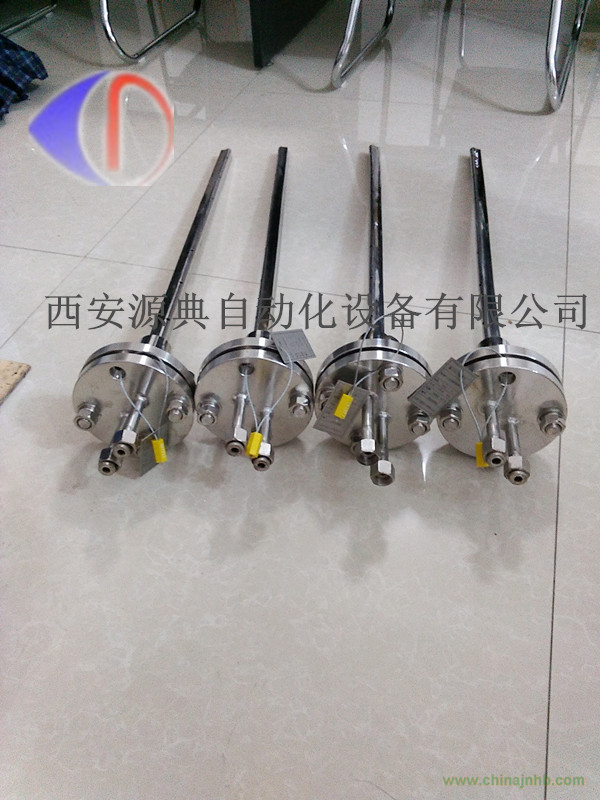

LG-LGW型均速管威力巴

一、概述

均速管威力巴流量計是基于皮托管原理設計生產的一種新型插入式流量測量裝置。均速管威力巴流量計集中地反映均速管流量計的最新研究成果。傳感器形狀如子彈頭,符合流體動力學原理,能產生精確、穩定、可靠的差壓信號,強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點?？捎糜跍y量氣體、液體、蒸汽和腐蝕性介質等多種流體,適應各種尺寸的管道,應用于高溫高壓的場合。

二、測量原理

均速管威力巴流量計是一種插入式流量測量裝置。在管道中插入一根均速管威力巴流量計, 當流體流過流量計時,在其前部(迎流方向)產生一個高壓分布區,在其后部產生一個低壓

分布區。流量計在高、低壓區有按一定規則排列的多對取壓孔,分別測量流體的全壓力(包括靜壓力和平均速度壓力)Pl和靜壓力P2。將P1和P2分別引入差壓變送器,測量出差壓 △=P1-P2, △P反映流體平均速度的大小,以此可推算出流體的流量。

設計特點

(1)特殊工藝的子彈頭形狀

均速管威力巴流量計采用截面形狀如子彈頭形的探頭，一體化雙腔不銹剛耐磨防腐金屬結構,高壓孔在探頭前部形成較高的高壓區，可阻止流體中的微粒進入取壓孔，低壓孔位于探頭側后兩邊，在流體與探頭的分離點以前，可減少低壓孔被堵塞的可能性。在探頭前部金屬的表面，進行了粗糙化處理，根據空氣動力學原理，流體流過粗糙表面，形成一個穩定的紊流邊界層，有利提高低流速狀態的測量精度，使得流體在低速時，探頭仍可獲得穩定精確的差壓信號，從而延伸了傳感器測量量程的下限，保持流量系數穩定。

(2)顯著的防堵效果

均速管威力巴流量計以其顯著的防堵效果，徹底解決了其它均速管插入式流量計探頭易堵塞的問題，使均速管流量計的防堵水平達到了一個嶄新局面。首先均速管威力巴流量計（探頭）的迎流面高壓孔不會堵塞，在流量計剛投入運行時，流體在管道靜壓的作用下，開始進入探頭的高壓孔內腔，很快形成了壓力平衡狀態。當壓力平衡狀態形成后，流體不再進入高壓孔，因遇到進口處的高壓而繞行，向探頭的兩邊分流漸開離去，在探頭的后部形成一種渦流，一般情況下，顆粒雜質在渦街牽引力的作用下，集中在探頭的后部，由于低壓孔在探頭的兩側以及流體分離點尾跡的前部，這樣在低壓孔處避開雜質聚集區，實現了本質防堵和渦流產生的信號波動。因此，均速管威力巴流量計從根本上防止了堵塞，并由此產生一個非常穩定的差壓信號。

三、特點

1、 差壓信號穩定,測量精度高 ,防堵設計,壓損極小，能耗低,免維護。

2、 結構獨特,一體化雙腔結構,強度高,適應高溫高壓場合。

3、 應用范圍廣泛,適應各種尺寸的圓管和方管。

4、 可帶溫度、壓力測量,進行密度補償。

5、 開孔小、安裝方便,直管段要求低,可在線帶壓安裝和檢修。

四、主要技術參數

1、 量程比：在差壓滿足的情況下量程比1：10；

2、 通用管徑：8mm～15000mm；

3、 直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；

4、 測量精度：±0.5％～±1.0％；

5、 重復精度：±0.1％；

6、 適用壓力：0～25Mpa，特殊應用可達40Mpa；

7、 適用溫度：-100℃～500℃,特殊應用可達800℃；

8、 適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質

9、 參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006

10、 連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接

五、結構形式

根據均速管威力巴結構和安裝形式均速管威力巴可分為：分體式、一體化、帶管道安裝等結構
