LG-HXB環形孔板

一、概述

環形孔板產生于上世紀30年代。試驗數據表明，在嚴重的旋轉流作用下標準孔板流出系數變化達25%，而環形孔板變化小于1%。環形孔板無需長的直管段，可以在惡劣的管道條件下工作。

二、測量原理

環形孔板是在標準孔板的基礎上研發的節流式流量傳感器。由于它采用環形通道式結構，使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此環形孔板廣泛應用于臟污介質的流量測量。

三、特點

1. 含有固體微粒的液體或含有液滴的氣體易于從節流件的環隙通過，不會發生積累。

2. 適合臟污流體、腐蝕性流體的測量。

3. 無需長直管段，可在惡劣的管道條件下工作

4. 適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量。

5. 壓力損失小，功耗低，所需直管段短。

6. 在惡劣條件下流出系數穩定，精度高，可靠性好。

四、主要技術參數

1. 公稱通徑： 50 mm～3600 mm

2. 工作溫度： -200℃～+530℃

3. 公稱壓力：- 0.1 MPa～42 MPa

4. 雷諾數（ReD）范圍： 普通型 4×10³～1×10⁷

5. 精確度：±0.5%、 ±1.0% 、±2.0%

6. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊

7. 連接方式：法蘭連接、 焊接連接

五、結構形式

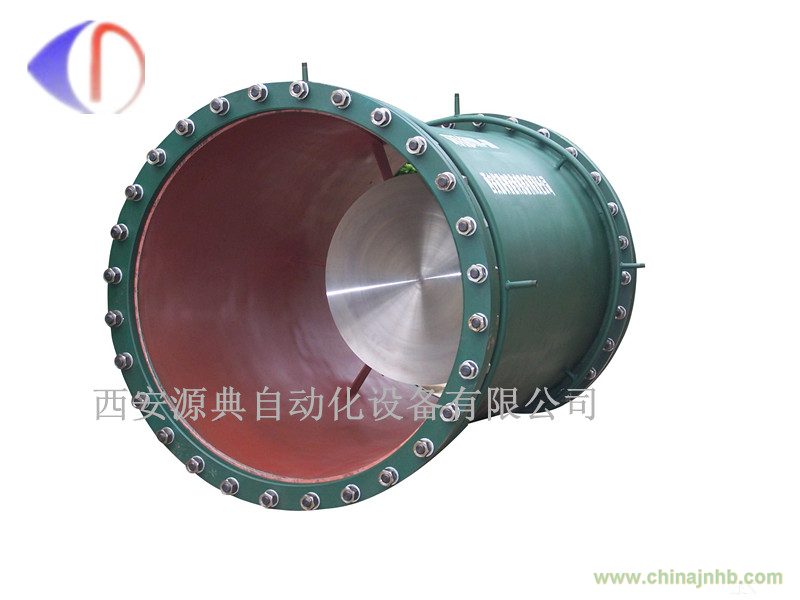

環形孔板是由一塊與管道同軸的圓板，圓板由三腳架支撐，圓板上下游板面上開有測壓孔，正負壓經引壓管連接至管道外，通過均壓環室把差壓信號送到差壓變送器。取壓方式采用D-D/2取壓，
