流體流量測量噴嘴
◆采用國家標準GB/T 2624
◆等效采用國際標準 ISO 5167
◆符合美國供熱制冷和空調工程師協會標準ASHRAE 51
◆符合美國空氣流動和調節協會標準ANCA 210
充滿管道的流體流經管道內的節流裝置，流束將在節流件處形成局部收縮，從而使流速增 加，靜壓力降低，于是在節流件前后產生了靜壓力差（或稱壓差）。流體的流速越大，在節 流件前后產生的壓差也越大，所以可通過測量壓差來衡量流體流過節流裝置時的流量大小，這種測量方法是以能量守恒定律和流動連續性方程為基礎的。

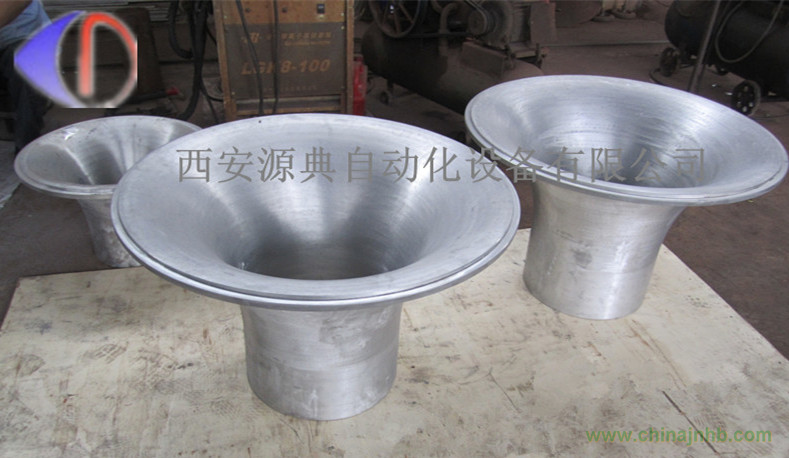

噴嘴是一種應用廣泛的節流裝置。用噴嘴可方便準確地測 量流經管道的流體流量。
本公司生產的噴嘴采用國家標準GB/T 2624—93《流量測量節流裝置 用孔板、噴嘴和文丘里管 測量充滿圓管的流體流量》制造，等效采用國際標準ISO 5167—（1991）《用 壓差裝置測量流量 第一部分：安裝在充滿流體的圓形截面管道中的孔板、噴嘴和文丘里 管》，本標準也符合美國供熱空調制冷工程師協會和美國空氣流動和調節協會標準。噴嘴的 結構型式為上述標準中規定的長徑低比值噴嘴（0.20≤d/D≤0.50，d—噴嘴 喉部直徑；D—上游管道內徑。
噴嘴技術數據表
|
喉部直徑d（mm）
|
材料
|
流量范 圍（m3/h）
|
Da1（mm）
|
Da2（mm）
|
H（mm）
|
h（mm）
|
L（mm）
|
n
|
|
|
|
|
|
|
|
|
|
|
|
15
|
黃銅
H62
|
10—22
|
36
|
44
|
10
|
3
|
25.5
|
3
|
|
25
|
27—62
|
59
|
67
|
10
|
3
|
41.5
|
3
|
|
30
|
38—89
|
70
|
78
|
10
|
3
|
49.5
|
3
|
|
40
|
68—158
|
94
|
104
|
10
|
3
|
65.5
|
3
|
|
50
|
鑄鋁
L104
|
106—247
|
117
|
129
|
10
|
3
|
82
|
3
|
|
70
|
208—485
|
164
|
180
|
10
|
3
|
114
|
4
|
|
80
|
271—663
|
187
|
207
|
15
|
7
|
130.5
|
4
|
|
100
|
424—990
|
234
|
254
|
18
|
7
|
162.5
|
6
|
|
110
|
513—1197
|
257
|
277
|
18
|
7
|
178.5
|
6
|
|
150
|
954—2227
|
350
|
372
|
18
|
7
|
242.5
|
6
|
|
189
|
1515—3535
|
440
|
462
|
18
|
7
|
305
|
6
|
流量計算方法
通過單個噴嘴的流體流量按下式計算：
Q—通過噴嘴的流體流量（m3/h）; 噴嘴 流量系數，見下表(根據雷諾數查出流量系數)；
A—噴嘴喉部面 積（m2）;
Δp—噴嘴前后的靜壓差（Pa）;
ρ—噴嘴喉部的流體密度（kg/m3）;
噴嘴流量系數表
|
Re
|
14720
|
15491
|
16314
|
17195
|
18137
|
19148
|
20234
|
21402
|
|
C
|
0.95
|
0.951
|
0.952
|
0.953
|
0.954
|
0.955
|
0.956
|
0.957
|
|
Re
|
22661
|
24021
|
25492
|
27086
|
28817
|
30701
|
32758
|
35006
|
|
C
|
0.958
|
0.959
|
0.960
|
0.961
|
0.962
|
0.963
|
0.964
|
0.965
|
|
Re
|
37472
|
40184
|
43174
|
46482
|
50153
|
54242
|
58815
|
63948
|
|
C
|
0.966
|
0.967
|
0.968
|
0.969
|
0.970
|
0.971
|
0.972
|
0.973
|
|
Re
|
69736
|
76295
|
83765
|
92320
|
102180
|
113620
|
126992
|
142743
|
|
C
|
0.974
|
0.975
|
0.976
|
0.977
|
0.978
|
0.979
|
0.980
|
0.981
|
|
Re
|
161500
|
184032
|
211428
|
245182
|
287409
|
341172
|
411057
|
504164
|
|
C
|
0.982
|
0.983
|
0.984
|
0.985
|
0.986
|
0.987
|
0.988
|
0.989
|
|
Re
|
631966
|
813986
|
1085643
|
1516727
|
2260760
|
3712194
|
|
|
|
C
|
0.990
|
0.991
|
0.992
|
0.993
|
0.994
|
0.995
|
|
|
表中噴嘴喉部雷諾數Re按下式計算：
□ —噴嘴喉部流體速度（m/s）;
d —噴嘴喉部直徑（mm）;
□ —空氣運動粘滯系數(m2/s)
多噴嘴測量流量
采用多個噴嘴測量流量時，可按下圖制做流量測量裝置，將噴嘴安裝在隔板上，隔板前后有靜壓 測孔，并連成靜壓環，噴嘴前后加裝整流孔板。
通過流量測量裝置的流體流量 等于各個噴嘴所測流量之和：Q=∑Qi
