LG-FJY 機翼式流量計

一、概述

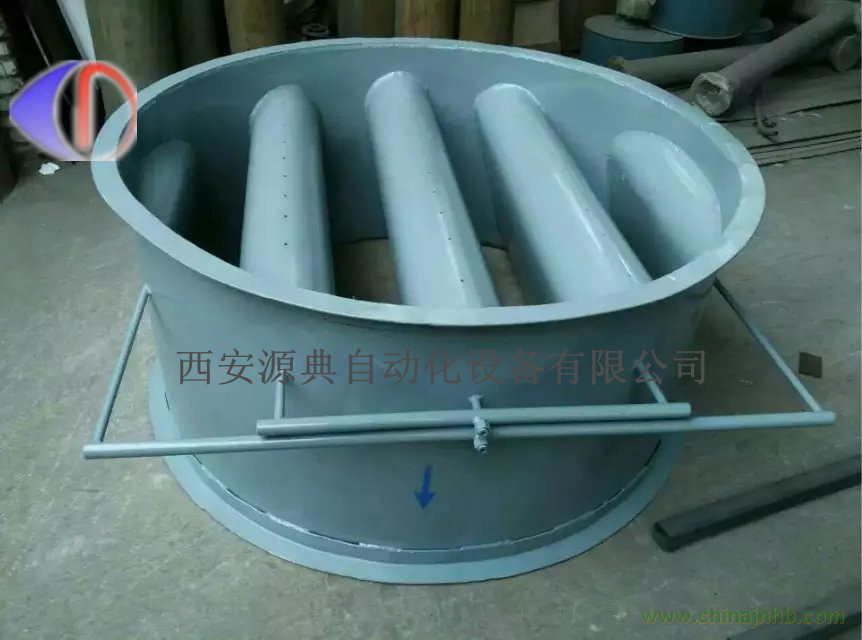

LG-FJY機翼式流量計是國內外電力行業一、二次風量測量中運用最廣的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風道形狀、尺寸、及風量等技術條件設計、制造出不同類型的機翼型風量測量裝置，可用于矩形及圓形管道。

二、測量原理

機翼式流量計是采用一種機翼形節流件的節流式流量傳感器。

三、特點

機翼式流量計是目前用的比較廣泛的一種式流量計，它與其它式流量計比較有如下優點：
      1、 核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產

生的壓損不超過差壓值的14%。
     2、 采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長

度縮短，從而使管段長度縮短，減少了體積，降低了重量。
     3、 在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保

了測量精確度。
     4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和

疏通裝置，確保運行安全和維修方便。
     5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。
      6、 對直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

7、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。

四、主要技術參數：

1. 測量介質： 空氣、鍋爐一、二次風等介質；

2. 管道： 圓管﹑矩形管；

3. 管道適用范圍： DN=50～6000mm B×H=50×50～6000×6000mm；

4. 精度：　 ±1.0%；

5. 公稱壓力： PN≤6.4MPa；

6. 流體溫度： t≤450℃；

7. 精度等級： 1.0級 2.0級

8. 參照標準：GB/T2624-2006、GB1236-2000及JJG835-93

9. 連接方式：法蘭連接、焊接
