LG-LWG彎管流量計
一、概述
彎管流量計作為一種計量產品的研究始于上世界初葉。由于彎管流量計沒有可動部件，沒有任何附加壓力損失，測量穩定，精度高，被大量應用于石油、冶金、石化、火力發電、造紙、輕工業、水處理、供暖等行業。
二、測量原理
流體沿彎管弧形通道流動時，由于受角加速度的作用，產生離心力，在彎管的內外側管壁處產生差壓，差壓與流量有一定關系，可以由差壓的測量求得流量。
三、特點
1. 可利用現場工藝管道的彎管，無附加壓損；
2. 可用兩向流流量測量；
3. 適用于臟污介質；
4. 測量的重復性好；
5. 性能價格比優越、使用壽命長等；
6. 耐高溫、高壓、耐腐蝕、抗震動、抗沖擊、抗磁性能好；
四、流量計的主要技術參數
1. 適用介質：液體、蒸汽、水等介質。
2. 工作壓力： -20kPa～42MPa。。
工作溫度：-40℃～400℃。
3. 公稱通徑：20≤DN≤2200mm。
4. R/D≥1.25，ReD≥104
5. 精度：1%
6. 量程比：10：1
7. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
8. 連接方式：法蘭連接，焊接
五、結構形式
彎管流量計的一次傳感元件——彎管傳感器依弧度上的不同分為如下兩種種：

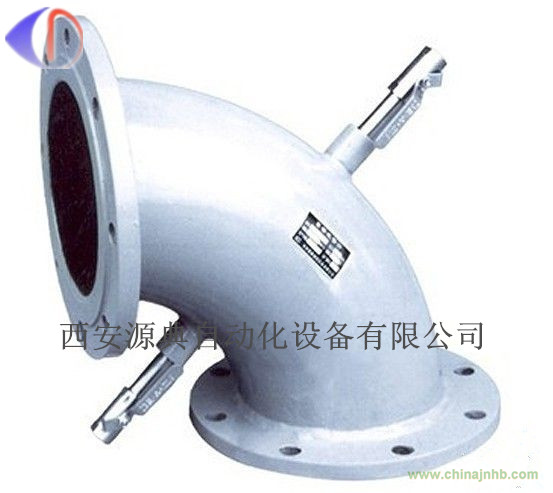

1、L型彎管流量計：90°彎管傳感器——用于工藝管線90°轉彎連接處，替代原彎頭。
2、S型彎管流量計：180°彎管傳感器——用于直管線上，替代部分直管段。
取壓口結構參照標準孔板的取壓結構設計
六、型號標記方法：LG-LWG-DN□ 彎管流量計
LG——基本型號；- LWG——彎管流量計
DN□——公稱通徑（㎜）例如DN2000，為公稱通徑2000㎜。
