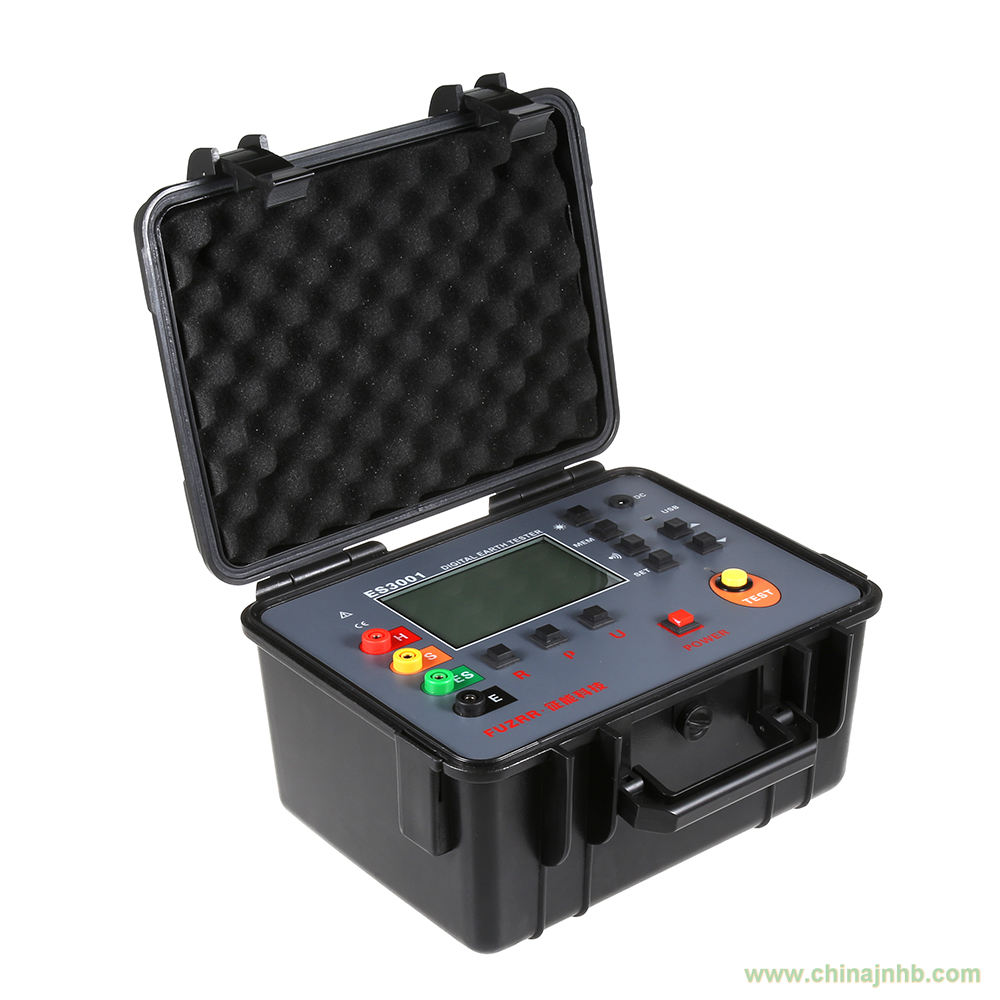

征能ES3001防雷接地電阻測試儀
一、征能ES3001防雷接地電阻測試儀特性
征能ES3001防雷接地電阻測試儀是傳統接地電阻測量技術的重大突破，他采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。
二、征能ES3001防雷接地電阻測試儀技術規格
1．征能ES3001防雷接地電阻測試儀量程及精度誤差
|
型號
|
征能ES3001防雷接地電阻測試儀
|
|
測量功能
|
測量范圍
|
精度
|
分辨率
|
|
接地電阻
(R)
|
0.00Ω～30.00Ω
|
±2%rdg±5dgt (注1)
|
0.01Ω
|
|
30.0Ω～300.0Ω
|
±2%rdg±3dgt
|
0.1Ω
|
|
300Ω～3000Ω
|
±2%rdg±3dgt
|
1Ω
|
|
3.00kΩ～30.00kΩ
|
±2%rdg±3dgt
|
10Ω
|
|
土壤電
(ρ)
|
0.00Ωm～99.99Ωm
|
ρ=2πaR(注2)
|
0.01Ωm
|
|
100.0Ωm～999.9Ωm
|
0.1Ωm
|
|
1000Ωm～9999Ωm
|
1Ωm
|
|
10.00kΩm～99.99kΩm
|
10Ωm
|
|
100.0kΩm～999.9kΩm
|
100Ωm
|
|
1000kΩm～9999kΩm
|
1kΩm
|
|
接地電壓
|
AC 0.0～100V
|
±2%rdg±3dgt
|
0.1V
|
注：1.基準條件：Rh Rs<100Ω時的精度。
工作條件:Rhmax＝3kΩ+100R＜50kΩ；Rsmax＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14,a:1 m～100m；
2．征能ES3001防雷接地電阻測試儀一般規格
|
功 能
|
二三四線測量接地電阻、土壤電阻率；
接地電壓測量
|
|
環境溫度濕度
|
23℃±5℃，75%rh以下
|
|
電 源
|
DC 6V 4.5Ah鉛酸蓄電池連續待機100小時
|
|
干擾電壓
|
＜20V（應避免）
|
|
干擾電流
|
＜2A（應避免）
|
|
測R時電極間距
|
a＞5d
|
|
測ρ時電極間距
|
a＞20h
|
|
輔助接地電阻值
|
基準條件＜100Ω,工作條件＜5kΩ
|
|
量 程
|
接地電阻：0.00Ω～30.00kΩ
|
|
土壤電阻率：0.00Ωm～9999kΩm
|
|
接地電壓：0.00V～100.0V
|
|
測量方式
|
精密4線、3線法測量、簡易2線測量接地電阻
|
|
測量方法
|
接地電阻：額定電流變極法，測量電流20mA Max
土壤電阻率：四極法
接地電壓：平均值整流(S-ES接口間）
|
|
測試頻率
|
128Hz
|
|
短路測試電流
|
AC 20mA max
|
|
開路測試電壓
|
AC 28V max
|
|
測試電壓波形
|
正弦波
|
|
電極間距范圍
|
可設定1m～100m
|
|
換 檔
|
接地電阻：0.00Ω～30.00kΩ全自動換檔
|
|
土壤電阻率：0.00Ωm～9000kΩm全自動換檔
|
|
背 光
|
可控灰白色背光，適合昏暗場所使用
|
|
顯示模式
|
4位超大LCD顯示，灰白色背光
|
|
測量指示
|
測量中LED閃爍
|
|
LCD尺寸
|
111mm×68mm
|
|
LCD顯示域
|
108mm×65mm
|
|
儀表尺寸
|
長寬高：277.2mm×227.5mm×153mm
|
|
標準測試線
|
4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
|
|
簡易測試線
|
2條：黃色1.6m，綠色1.6m各1條
|
|
輔助接地棒
|
4根：φ10mm×200mm
|
|
測量時間
|
對地電壓：約3次/秒
|
|
接地電阻、土壤電阻率：約7秒/次
|
|
接地電壓
|
AC 100V以下測量 (接地電壓測量功能不能用于測量商用電)
|
|
USB接口
|
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
|
|
通 訊 線
|
USB通訊線1條，長1.5m
|
|
數據存儲
|
500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
|
|
數據保持
|
保持數據時“HOLD”符號指示
|
|
數據查閱
|
查閱數據時“READ”符號指示
|
|
溢出顯示
|
超量程溢出時“OL”符號指示
|
|
干擾測試
|
自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
|
|
輔助接地測試
|
具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
|
|
報警功能
|
測量值超過報警設定值時發出報警提示
|
|
電池電壓
|
電池電量實時顯示，電池電壓低時提醒及時充電
|
|
自動關機
|
“APO”指示，開機15分鐘后自動關機
|
|
功 耗
|
待機: 40mA Max(背光關閉)
|
|
開機開背光: 43mA Max
|
|
測量：120mA Max(背光關閉)
|
|
質 量
|
儀表： 2406.5g(含電池)
|
|
測試線：1300g
|
|
輔助接地棒： 850g(4根)
|
|
工作溫濕度
|
-10℃～40℃；80%rh以下
|
|
存放溫濕度
|
-20℃～60℃；70%rh以下
|
|
過載保護
|
測量接地電阻：H-E、S-ES各端口間AC 280V/3秒
|
|
絕緣電阻
|
20MΩ以上(電路與外殼之間500V)
|
|
耐 壓
|
AC 3700V/rms(電路與外殼之間)
|
|
電磁特性
|
IEC61326(EMC)
|
|
適合安規
|
IEC61010-1(CATⅢ 300V、CAT IV 150V、污染度2)；
IEC61010-031；
IEC61557-1(接地電阻)；
IEC61557-5(土壤電阻率)；
JJG 366-2004。
|
三、征能ES3001防雷接地電阻測試儀裝箱單
|
儀表
|
1臺
|
|
儀表袋
|
1個
|
|
輔助接地棒
|
4根
|
|
標準測試線
|
4條(紅色20米；黃色10米；綠色10米；黑色20米各1條)
|
|
簡易測試線
|
2條(黃色1.6米；綠色1.6米)
|
|
6V鉛酸蓄電池（內置）
|
1個
|
|
充電器
|
1個
|
|
監控軟件光盤
|
1份
|
|
USB通訊線
|
1條
|
|
用戶手冊
|
1份
|
