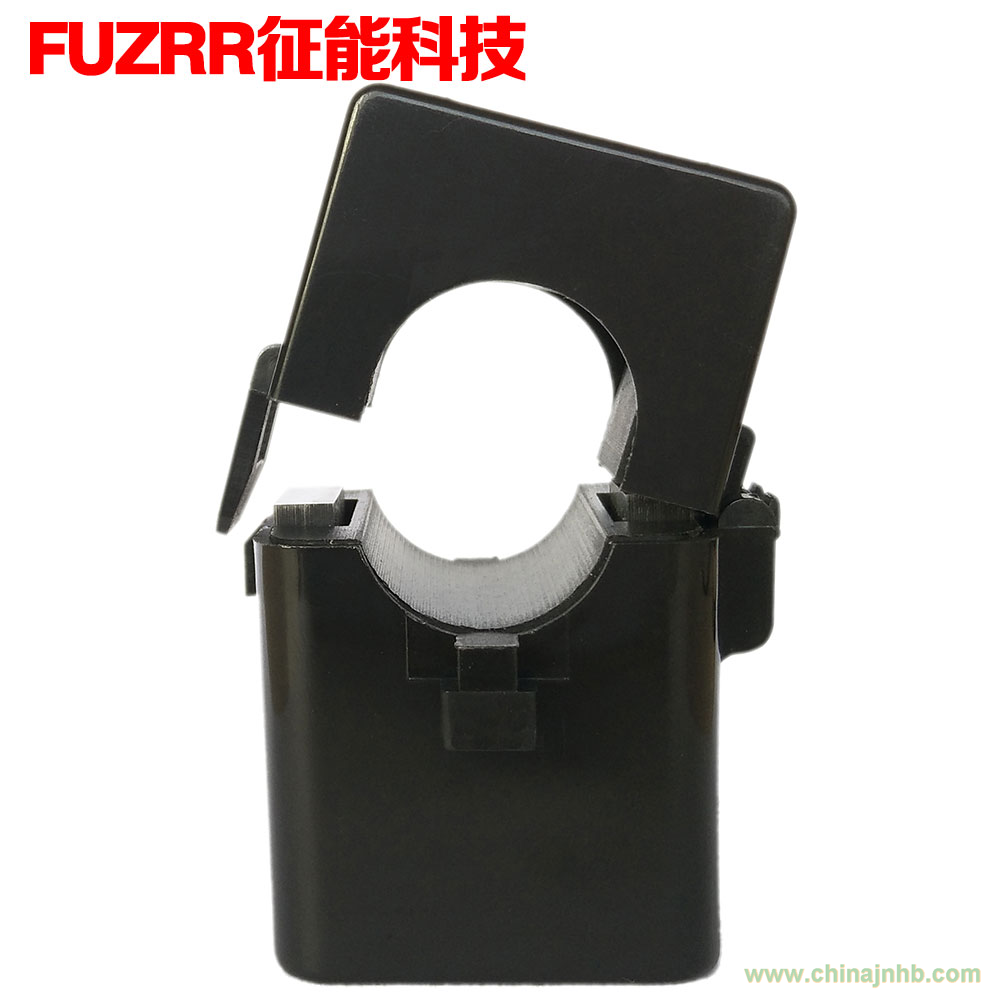

ESKH系列開合式電流傳感器是一種高精度交流電流變換器，采用開合式結構設計，使用時可方便快捷的安裝取出，小巧的體積更易于攜帶、使用上更加方便。適用于交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測。
ESKH系列開合式電流傳感器可配合多種測量儀器，如：電能表現場校驗儀、多功能電能表、示波器、數字萬用表、電纜識別儀、電纜故障檢測儀、雙鉗式接地電阻測試儀、雙鉗式相位伏安表、三相數字相位伏安表等，可在不斷電的狀態下，對多種電參量進行測量和比對。廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。
|
型號
|
ESKH-24
|
ESKH-35
|
|
鉗口尺寸
|
Φ24mm
|
Φ35mm
|
|
外形尺寸
|
長51mm×寬47mm×高70mm
|
長66mm×寬51mm×高84mm
|
|
質量
|
300g
|
580g
|
|
匝比
|
400:5(可訂做)
|
600:5(可訂做)
|
|
量程
|
AC 0～400A
|
AC 0～600A
|
|
特點
|
開合式結構設計、使用安全、方便
|
|
分辨率
|
AC 0.1A
|
|
精度
|
±0.5%FS(50Hz/60Hz；23℃±2℃)
|
|
相位誤差
|
≤2°(50Hz/60Hz；23℃±2℃)
|
|
負載容量
|
2.5VA
|
|
輸出接口
|
裸線，可以選配香蕉插頭
|
|
輸出線長
|
1.5m
|
|
輸出方式
|
電流感應輸出
|
|
外殼材料
|
ABS
|
|
線路電壓
|
在600Vac（絕緣導線）30Vac（裸露導線）測試
|
|
工作溫度
|
-25o C to +55o C
|
|
絕緣電阻
|
100 MΩ @ 500Vdc
|
|
介質強度
|
AC3700V/rms (鐵心與外殼之間)
|
|
電流頻率
|
45Hz～65Hz(被測電流頻率)
|
|
頻率特性
|
10Hz～100kHz
|
