一、特性

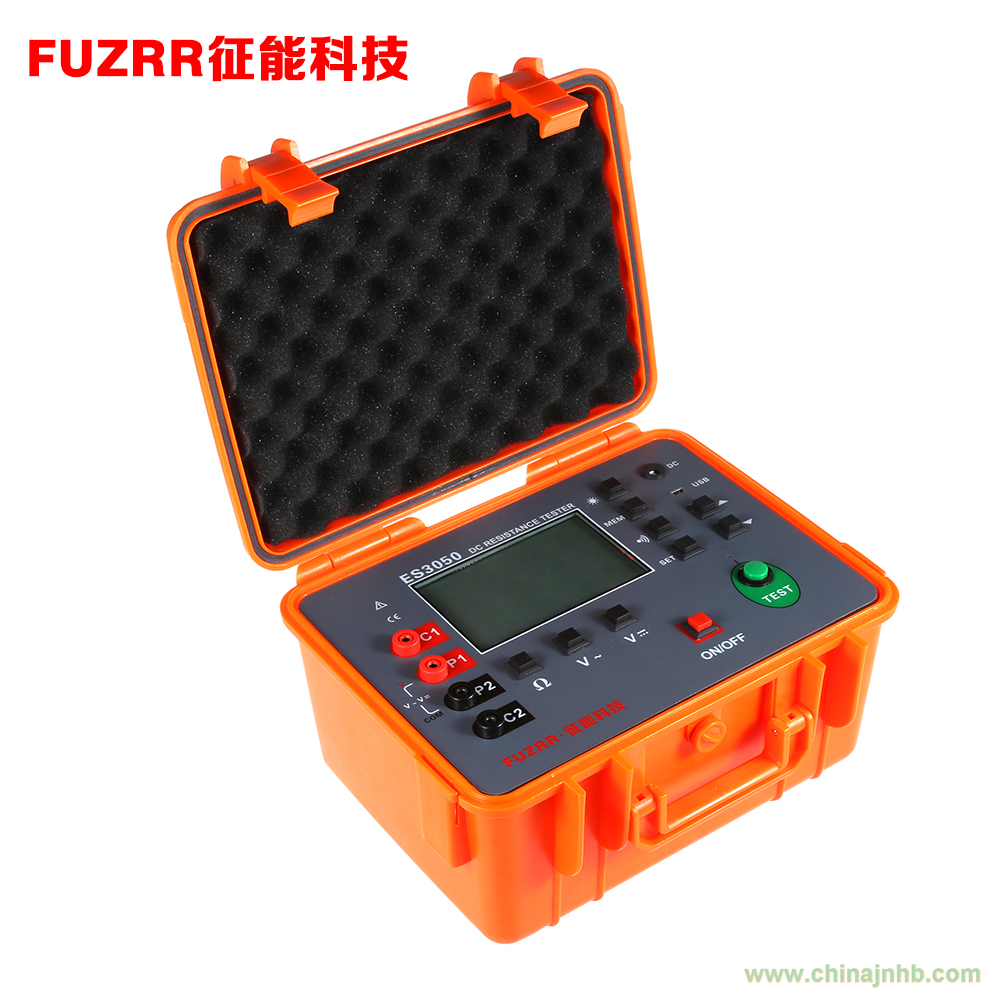

ES3050數字式等電位測試儀又名微歐計、歐姆計、直流接地電阻測試儀，采用最微處理機技術，四線法測試，安全精密可靠。是檢測設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，變壓器直流電阻，還可以測量開關、插座觸點的接觸電阻、線圈、金屬導線、焊接點等低值電阻。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。還具備測量直流電壓和交流電壓功能。
ES3050數字式等電位測試儀由主機、監控軟件、測試線、通訊線等組成。主機大屏LCD顯示，一目了然。能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。
二、量程及技術規格
|
功 能
|
金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等
|
|
直流電阻量程
|
0.0001Ω～30.00KΩ 精度±1%rdg±5dgt
|
|
電阻分辨率
|
0.0001Ω
|
|
檢測方法
|
四線法測試
|
|
測試電流
|
≤2A
|
|
開路電壓
|
≤7V
|
|
功 率
|
測量功率≤15W
|
|
直流電壓量程
|
0.0V～1000V DC 精度±1.5%rdg±5dgt
|
|
直流電壓分辨率
|
0.1V
|
|
交流電壓量程
|
0.0V～750V AC 精度±1.5%rdg±3dgt
|
|
交流電壓分辨率
|
0.1V
|
|
電 源
|
DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上
|
|
背 光
|
可控灰白屏背光，適合昏暗場所使用
|
|
顯示模式
|
4位超大LCD顯示，灰白屏背光
|
|
測量指示
|
測量中LED閃爍指示，LCD倒計數顯示
|
|
LCD尺寸
|
108mm×65mm
|
|
儀表尺寸
|
長寬高：277.2mm×227.5mm×153mm
|
|
測試線長
|
紅色5m，黑色5m各2條
|
|
測量時間
|
電阻測試：約3秒/次；電壓測試：約2次/秒
|
|
USB接口
|
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
|
|
通 訊 線
|
USB通訊線1條
|
|
數據存儲
|
500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
|
|
數據查閱
|
數據查閱功能：“MR”符號顯示
|
|
溢出顯示
|
超量程溢出功能：“OL”符號顯示
|
|
報警功能
|
測量值超過報警設定值時發出報警提示
|
|
電池電壓
|
電池電量實時顯示，電池電壓低時提醒及時充電
|
|
自動關機
|
“APO”指示，開機15分鐘后自動關機
|
|
功 耗
|
待機: 30mA Max(背光關閉)
|
|
開機開背光: 43mA Max
|
|
測量：2A Max(背光關閉)
|
|
質 量
|
儀表： 2397g(含電池)
|
|
測試線：850g(含簡易測試線)
|
|
儀表箱：1200g
|
|
工作溫濕度
|
-10℃～40℃；80%rh以下
|
|
存放溫濕度
|
-20℃～60℃；70%rh以下
|
|
過載保護
|
C1-C2 P1-P2各端口間AC 280V/3秒
|
|
絕緣電阻
|
10MΩ以上(電路與外殼之間500V)
|
|
耐 壓
|
AC 3700V/rms(電路與外殼之間)
|
|
電磁特性
|
IEC61010-4-3，無線頻率電磁場≤1V/m
|
|
適合安規
|
IEC61010-1、CATⅢ600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》
|
三、裝箱單
|
儀表
|
1臺
|
|
儀表箱
|
1個
|
|
監控軟件光盤
|
1份
|
|
USB通訊線
|
1條
|
|
測試線
|
4條（紅色5m，黃色5m各2條）
|
|
充電器
|
1個
|
|
說明書、保用證
|
1套
|
