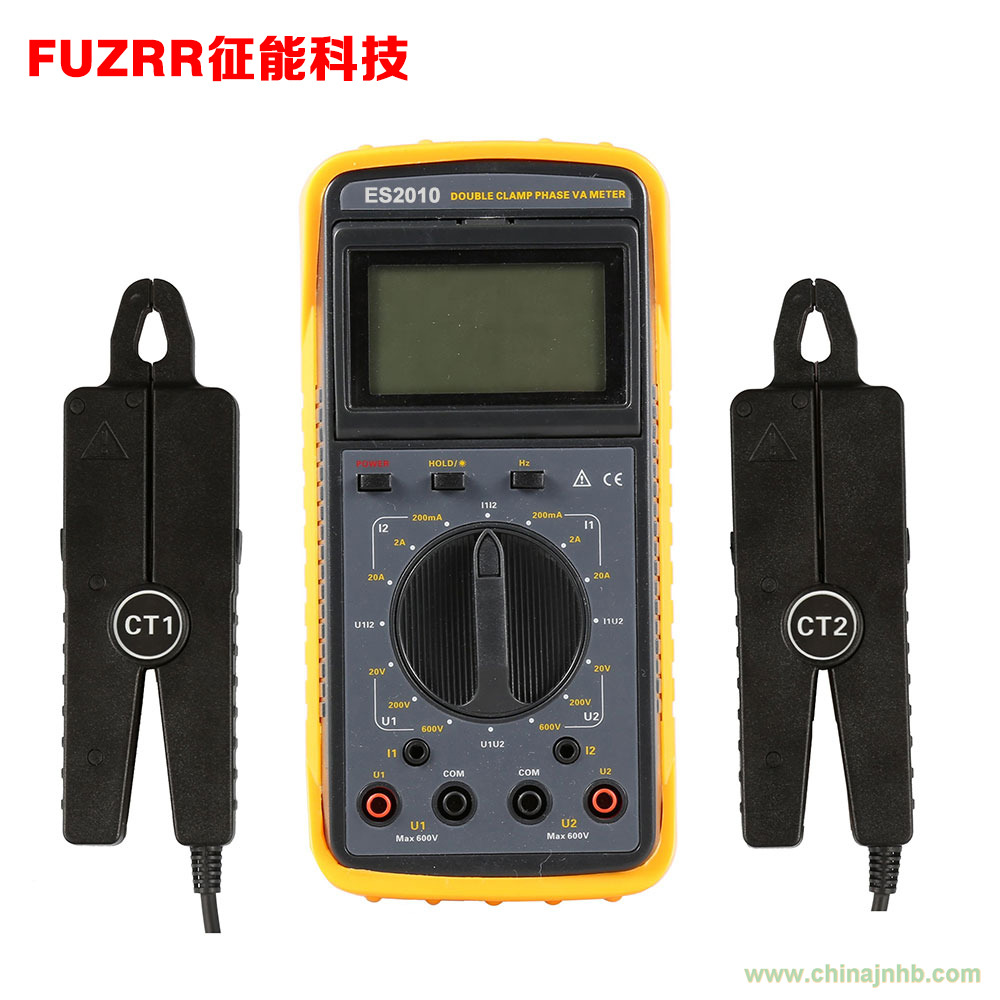

征能ES2010雙鉗相位伏安表
一、征能ES2010雙鉗相位伏安表特性
征能ES2010雙鉗相位伏安表，專為現場測量電壓、電流及頻率、相位而設計的一種高品質、多功能、高精度、便攜手持式測量儀器。廣泛應用于電能計量、用電檢查、電力稽查、裝表接電和繼電保護、差動檢測、啟動試驗、工礦企業科研院校等部門。儀表測試精準、快速、簡捷、穩定可靠等特點。
征能ES2010雙鉗相位伏安表除了能夠直接測量交流電壓值、交流電流值，電壓之間、電流之間及電壓與電流之間的相位和工頻頻率外，還具備其它測量判斷功能，對感性電流、容性電路的判斷，檢查變壓器接線組別，檢查電能表是否接線正確，是把握電力使用情況，進行二次回路檢查的理想儀表。儀表兩個公共端子不連接在一起安全可靠。
二、征能ES2010雙鉗相位伏安表技術規格
1.征能ES2010雙鉗相位伏安表量程及精度誤差
|
類別
|
量程
|
分辨率
|
基本誤差
|
|
電壓
|
AC 0.00V～600V
|
0.01V
|
±(1.5%rdg+3dgt)
|
|
電流
|
AC 0.0mA～20.0A
|
0.1mA
|
±(1.5%rdg+3dgt)
|
|
相位
|
0.0°～360°
|
0.1°
|
±1°
|
|
頻率
|
45Hz～65Hz
|
0.01Hz
|
±0.5Hz
|
2.征能ES2010雙鉗相位伏安表一般規格
|
功能
|
測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
|
|
電源
|
DC9V堿性干電池
|
|
功耗
|
開啟背光燈最大耗電30mA，電池連續工作12小時以上
|
|
顯示模式
|
LCD顯示，60×33mm
|
|
儀表尺寸
|
長寬厚：192*92.5*36mm
|
|
電壓量程
|
AC0.00V～600V
|
|
電流量程
|
AC 0.0mA～20.0A
|
|
相位量程
|
0.0°～360.0°
|
|
頻率量程
|
45.00Hz～65.00Hz
|
|
分辨率
|
電壓：AC0.01V
|
|
電流：AC 0.1mA
|
|
相位：0.1°
|
|
頻率：0.01Hz
|
|
檢測速率
|
約2秒/次
|
|
數據保持
|
測試中按HOLD鍵保持數據，“H”符號顯示
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
背光功能
|
適合昏暗場所及夜間使用
|
|
電壓檢測
|
當電池電壓低于7V時，電池電壓低符號顯示
|
|
儀表質量
|
主機：362g(裝上電池)
|
|
尖嘴形電流鉗：180g×2
|
|
測試線：190g
|
|
測試線長度
|
1.5m
|
|
電流鉗線長
|
2m
|
|
工作溫濕度
|
-10℃～40℃；80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃；70%Rh以下
|
|
輸入阻抗
|
測試電壓輸入阻抗為：1MΩ
|
|
耐壓
|
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
|
|
絕緣
|
儀表線路與外殼之間≥100MΩ
|
|
結構
|
外殼絕緣
|
|
適合安規
|
IEC61010-1 CATⅢ 600V，IEC61010-031，IEC61326，污染等級2
|
三、征能ES2010雙鉗相位伏安表裝箱單
|
相位伏安表
|
1臺
|
|
電流鉗
|
2個
|
|
儀表箱
|
1個
|
|
測試線
|
4條（紅、黑各兩條）
|
|
9V電池
|
1個
|
|
說明書、保用證
|
1套
|
