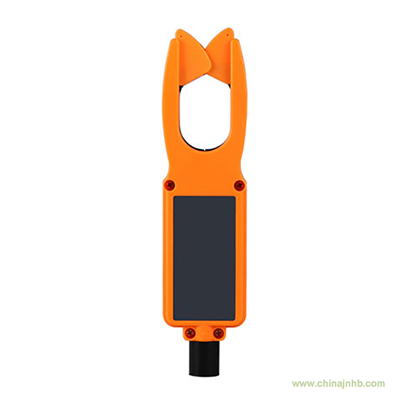

征能ES060高壓鉗形電流傳感器
一、征能ES060高壓鉗形電流傳感器特性
征能ES060高壓鉗形電流傳感器是一種，采用最新CT技術便攜式鉗形設計，專為在線測量高低壓線路的電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測。不必斷開被測線路,安全快速高精度、高穩定無間斷檢測。傳感器采用了自動開合結構，前推鉗口張開鉗住被測導線，后拉鉗口張開離開被測導線，配合絕緣桿使用。用于35kV及以下的高壓線路測試。它可配合多種測量儀器測量，也可以連接相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電力質量分析儀、高精度數字多用表等。它具有使用簡單﹑攜帶方便的特點。廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。絕緣桿具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。
二、征能ES060高壓鉗形電流傳感器技術規格
|
特點
|
CT鉗形結構
|
|
功能
|
高低壓線路的電流、漏電流、變比、高次諧波電流、相位、電能、功率、功率因數等檢測
|
|
輸出方式
|
電流感應輸出
|
|
充電
|
傳感器帶充電孔，可為二次開發做完充電使用，不支持電池倉！
|
|
鉗口尺寸
|
Φ40*60mm
|
|
二次開發顯示窗口
|
51*30mm
|
|
量程
|
AC0.0mA～1200A
|
|
分辨率
|
AC 0.1mA
|
|
精度
|
±1.0%FS (50Hz/60Hz；23℃±2℃) 導線處于鉗口中心位置
|
|
相位誤差
|
≤3°(50Hz/60Hz；23℃±2℃)
|
|
匝比
|
3000：1
|
|
參考負載
|
RL：0～1A≤500Ω；0～10A≤50Ω；0～100A≤5Ω；0～1200A≤0.5Ω
|
|
質量
|
183g
|
|
外形尺寸
|
長67.7mm×厚32mm×高280mm
|
|
輸出接口
|
長10cm，打開上下蓋可以進行連接
|
|
電場干擾
|
外電場100A靠近10mm時約10mA
|
|
導線位置
|
被測試導線處于鉗口的中心位置
|
|
外殼材料
|
ABS
|
|
線路電壓
|
AC 35kV及以下線路測試(需連接對應等級的絕緣桿)
|
|
工作溫度
|
-25o C to +55o C
|
|
介質強度
|
AC3700V/rms (鐵心與外殼之間)
|
|
電流頻率
|
45Hz～65Hz(被測電流頻率)
|
三、征能ES060高壓鉗形電流傳感器外形尺寸
