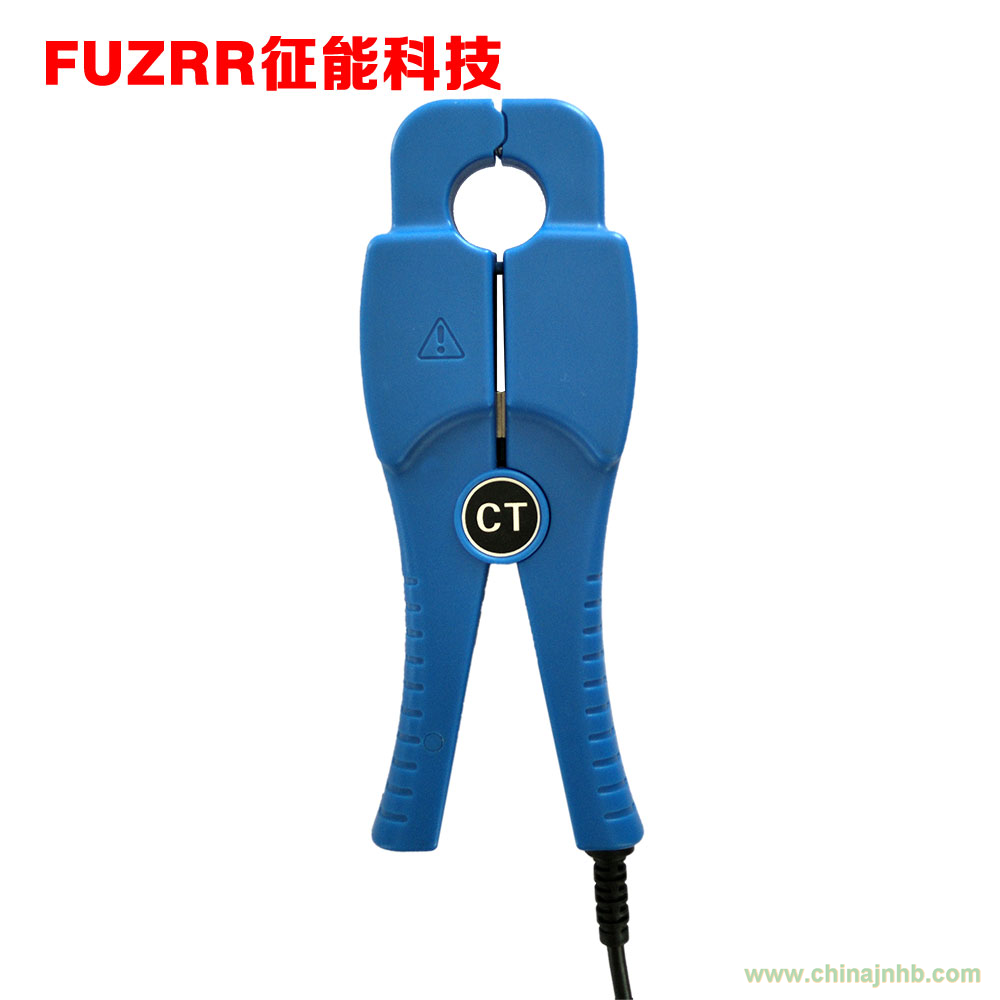

征能ES020小口徑鉗形電流傳感器
一、征能ES020小口徑鉗形電流傳感器特性
征能ES020小口徑鉗形電流傳感器是一種高精度交流電流變換器，采用夾鉗形結構設計，使用時可快速、容易的自由取放，小巧的體積更易于攜帶、使用上更加方便。適用于交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測。
征能ES020小口徑鉗形電流傳感器可配合多種測量儀器，如：電能表現場校驗儀、多功能電能表、示波器、數字萬用表、電纜識別儀、電纜故障檢測儀、雙鉗式接地電阻測試儀、雙鉗式相位伏安表、數字式電流記錄儀等，可在不斷電的狀態下，對多種電參量進行測量和比對。廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業。
二、征能ES020小口徑鉗形電流傳感器技術規格
|
特 點
|
便攜式的CT夾鉗形結構、使用安全、方便
|
|
鉗口尺寸
|
Φ20mm
|
|
量 程
|
AC 0～200A
|
|
分辨率
|
AC 0.1mA
|
|
精 度
|
0.2%FS(50Hz/60Hz；23℃±2℃)
|
|
相位誤差
|
≤3°(50Hz/60Hz；23℃±2℃)
|
|
匝 比
|
3000:1
|
|
參考負載
|
RL：0～2A≤500Ω；0～20A≤50Ω；0～200A≤5Ω
|
|
外形尺寸
|
長50mm×厚25mm×高160mm
|
|
輸出接口
|
Φ3.5mm音頻插頭
|
|
輸出線長
|
2m
|
|
質 量
|
260g
|
|
輸出方式
|
電流感應輸出
|
|
外殼材料
|
ABS樹脂，阻燃等級94V0
|
|
線路電壓
|
在600Vac（絕緣導線）30Vac（裸露導線）測試
|
|
工作溫度
|
-25o C to +55o C
|
|
絕緣電阻
|
100 MΩ @ 500Vdc
|
|
介質強度
|
AC3700V/rms (鐵心與外殼之間)
|
|
電流頻率
|
45Hz～65Hz(被測電流頻率)
|
|
頻率特性
|
10Hz～100kHz
|
