1. 產品名稱

名稱

型號

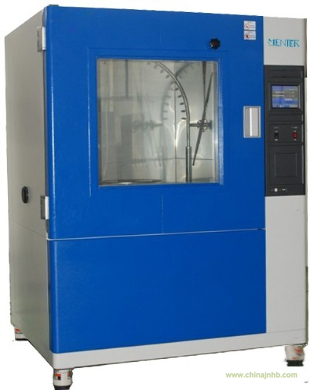

淋雨試驗箱

MSRT-1000B3

2. 適用及限制說明

2.1適用范圍

A)本設備使用于對產品零件及材料進行淋水試驗。用于各種產品的模擬淋水和水噴淋試驗，以達到檢測各種產品的耐水性能..

B)除此之外的用途可能會導致人員受傷及機設備損壞！

2.2試品限制

A)易燃、爆炸、易揮發性物質試樣的試驗及儲存

B)腐蝕性物質試樣的試驗及儲存生物試樣的試驗或儲存

C)強電磁發射源試樣的試驗及儲存

3. 容積和尺寸

有積容積

約1000L

內箱尺寸

L(長)1000 mm*W(寬)1000 mm*H(高)1000 mm

測試箱外箱尺寸

L(長)1800mm*W(寬)1200mm*H(高)4200mm

溫馨提示：外部尺寸請依最終設計確認三視圖為準！

4. 主要技術參數

4.1. 試驗時間

0~99H（可調）

4.2. 噴嘴直徑

正常水溫

4.3. 噴嘴流量

R400mm

4.4. 直噴水壓力

16個，25 個（可更換）

4.5. 直噴水溫度

Φ0.4mm，Φ0.8mm（可更換）

4.6. 直噴水距離

50mm

4.7. 試驗臺尺寸

Φ16mm

4.8. 試樣臺承重

約±120°(±20°偏差,可調至±60°，±90°，±120°）

4.9. 試驗產品通電工作

可設定試驗品工作時間(可選擇，無特別說明視為不選擇)

4.10. 滿足
試驗
標準

DIN40050，IEC-60529, GB4208-1993， GB2423.38-90 ，CNS7138外殼防護等級IPX5，IPX6 防水防潮環境規范的試驗要求

5. 結構及材料

備注

5.1. 試驗箱

1.箱體（t=100mm）：淺灰

2.外殼：噴塑鍍鋅鋼板（t=1.5mm）

3.內膽：不銹鋼鋼板 （SUS/304） （t =1.0mm）

5.2. 門

材料：同殼體

1.尺寸（開度）：W×H=1120mm×1120mm

2.觀察窗：有效視界：W×H=680mm×680mm

3.材料：  鋼化玻璃（表面帶雨刮器，方便觀察）

4. 箱門安裝感應器，避免門未關好開機工作造成意外

5.3. 水箱（循環）

1.規格：300 L容量*1，吸入口配過濾器，防止堵塞噴頭

2.材料：整體不銹鋼SUS/304制作

3.水路控制：自動補水裝置，無需手動操作, 缺水時機器不工作，保護水泵。

5.4. 噴嘴

1.型號：按GB4208-93標準制造，滿足IPX5/IPX6試驗要求

2. 噴嘴離試驗品2.5m處主水流分別為￠40mm，120mm的圓

5.5. 置物平臺

1.尺寸：￠400mm

2.材料：不銹鋼平臺

5.6. 執行機構

1. 水泵：4KW立式多級水泵

2. 噴嘴升降馬達：日本東方馬達90W *1臺（配變速箱）

6. 控制系統

備注

6.1. 電路控制

水電分離，水路按裝在一個區，電路安裝在一個區，中間隔離，防止水泄露噴淋在電路中

6.2. 控制器型號

ZD-800

6.3. 顯示器

7"  TFT真彩顯示器 分辨率800×600

6.4. 設定方式

中文菜單，觸摸屏方式輸入，可設定試驗時間，噴嘴升降，顯示水壓，流量，試品通電時間(選擇項)等功能

6.5. 運行方式

周期運行，連續運行

6.6. 程序設置

可自定義測試程序名和程序參數，支持程序的存儲與導入。。

6.7. 顯示功能

實時動態刷新采樣數據與設定參數，實時曲線刷新功能。

6.8. 報警功能

報警自動停機，報警記錄查看與導出，報警設置與故障分析功能

6.9. 記錄功能

采樣時間10s，可記錄三個月內的曲線及實驗數據，可以詳細查詢?nèi)齻€月內每一時刻的采樣數據情況，可用USB2.0導出，在PC機上打印記錄曲線和生成數據報表（相當于無紙記錄儀的功能）

6.10. 附屬功能

斷電保護功能，定時功能（自動啟動及自動停止），界面鎖定功能，維護提示功能，內儲存儀表操作手冊、緊急故障排除手冊、保養手冊

6.11. PLC

日本松下FP0系列

6.12. 變頻器

臺灣臺安N2系列變頻器

6.13. 流量變送器

上海鶴吉

6.14. 光電傳感器

韓國Autonics公司BUD系列光電傳感

6.15. 壓力變送器

電子壓力傳感器（GEMS）

6.16. 采集模塊

臺灣研華ADAM4018+

6.17. 電器元件

主要電器部件如接觸器、開關等采用韓國LS產品

7. 保護裝置

1.電源缺相保護；

2.線路保險絲；

3.漏電斷路器；

4.電機過熱、過流保護

5.水泵過熱、過流保護

6.缺水保護

8. 使用條件

備注

1.使用環境要求：

環境溫度要求：+5℃～+35℃；

濕度要求：45～85％RH；

2.電源需求：

電源：AC380V 3相5線  50Hz；

最大功率：10KW；

3.場地要求：

試驗箱后面距離墻壁不得小于800mm，左右兩側不得小于400mm，用戶須提供獨立的配電開關及插座

9. 其它部件

備注

9.1. 隨機資料

1. 使用說明書；

2. 維護及保養手冊；

10. 售后服務

備注

1. 驗收方式：按技術規格書及其相關國家標準

2. 質保期：三包期壹年，終身維護。

3. 產品交貨后出現質量問題，公司保證4小時內響應，24小時內到廠服務（外省依實際路程協商而定）

4. 培訓計劃：免費為用戶培訓3—5名操作及維護人員

5.運輸方式：汽車陸運
