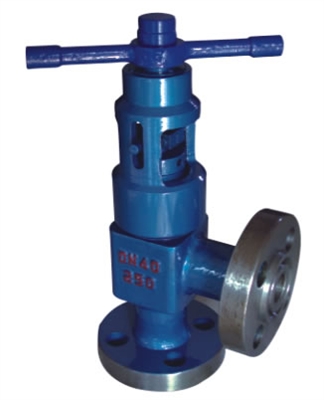

J47Y高壓角式截止節流閥
高壓角式節流閥J、L47Y，高壓角式節流閥J、L47Y原理，高壓角式節流閥J、L47Y標準，高壓角式節流閥J、L47Y廠家，截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
其選用原則是： 1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。 3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。 最明顯的優點是：
在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。
通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
截止閥優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。
主要零件材料
|
零件名稱
|
閥體 閥蓋
|
閥瓣 閥桿 缸套
|
填料
|
雙頭螺栓
|
O型密封圈
|
|
材料
|
碳素鑄鋼
|
不銹鋼
|
四氟+橡膠
|
35CrMoA
|
丁睛橡膠
|
L47Y高壓節流閥/J47Y高壓截止閥/角式截止閥/節流閥
|
公稱壓力
（MPa）
|
16.0
|
20.0
|
25.0
|
35.0
|
|
殼體試驗壓力
（MPa）
|
24.0
|
30.0
|
37.5
|
52.5
|
|
密封試驗壓力
（MPa）
|
17.6
|
22.0
|
27.5
|
38.5
|
|
適用介質
|
水、油品、天然氣等
|
|
適用溫度
|
-29℃~121℃
|
閥門制造：GB12235-1994
結構長度：GB/T2766-1992
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
L47Y高壓節流閥/J47Y高壓截止閥/角式截止閥/節流閥外形及連接尺寸
|
公稱壓力
（MPa）
|
公稱通徑
（MPa）
|
尺寸（mm）
|
|
Do
|
P
|
D1
|
D
|
L
|
b
|
Z-d
|
H
|
W
|
|
16.0
20.0
|
25
|
22
|
50.80
|
101.5
|
150
|
120
|
35
|
4-26
|
243
|
220
|
|
32
|
280
|
60.32
|
111
|
160
|
135
|
35
|
4-26
|
299
|
300
|
|
40
|
35
|
68.28
|
124
|
180
|
165
|
38
|
4-30
|
332
|
300
|
|
50
|
47
|
95.25
|
165
|
215
|
190
|
42
|
8-26
|
367
|
320
|
|
65
|
57
|
107.95
|
190.5
|
245
|
215
|
48
|
8-30
|
383
|
320
|
|
80
|
73
|
123.82
|
190.5
|
240
|
260
|
46
|
8-26
|
376
|
320
|
|
100
|
98
|
149.22
|
235
|
290
|
290
|
52
|
8-33
|
472
|
350
|
|
25.0
35.0
|
25
|
|
|
|
|
|
|
|
|
|
|
32
|
22
|
50.80
|
101.5
|
150
|
120
|
35
|
4-26
|
243
|
220
|
|
40
|
28
|
60.32
|
111
|
160
|
135
|
35
|
4-26
|
299
|
330
|
|
50
|
35
|
68.28
|
124
|
180
|
165
|
38
|
4-30
|
332
|
300
|
|
65
|
47
|
95.25
|
165
|
215
|
190
|
44
|
8-26
|
367
|
320
|
|
80
|
57
|
107.95
|
190.5
|
245
|
215
|
50
|
8-30
|
383
|
320
|
|
100
|
70
|
136.52
|
203
|
265
|
260
|
56
|
8-33
|
376
|
320
|
|
150
|
92
|
161.92
|
241.5
|
310
|
290
|
62
|
8-36
|
472
|
350
|
