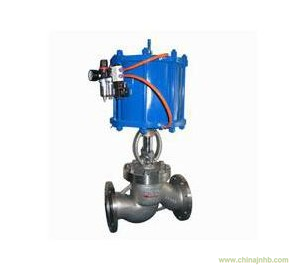

J641H-16C氣動截止閥
氣動截止閥
本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。 |
氣動截止閥結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
氣動截止閥應用規范
| 設計與制造 |
GB/T12235 |
連接端尺寸
|
結構長度 |
GB/T12221 |
| 法蘭尺寸 |
JB/T79 |
| 檢驗與試驗 |
JB/T9092 |
| 材 料 |
碳鋼
|
GB/T12229 |
不銹鋼
|
GB/T12230 |
| 合金鋼 |
Q/ZB66 |
| 標 志 |
GB/T12220 |
| 供 貨 |
JB/T7928 |
氣動截止閥主要零件材料及主要用途
| 閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 (≤℃) |
| WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
| ZGlCrl8Ni9Ti |
0Crl8Ni9Ti
Stellite12 |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
| ZGlCrl8Ni2Mo2Ti |
CF8M
Stellite12 |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸類、
堿類、混酸 |
200 |
| ZG00Crl7Nil4M02 |
CF3M
Stellite12 |
Stel1ite6 |
316L |
PTFE |
磷酸類、
尿素、甲銨液 |
200 |
| ZGlCr5MO |
ZGlCr5MO
Stellite12 |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
氣動截止閥主要外形尺寸、連接尺寸及質量
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |
標準值 |
參考值 |
| L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
| 1．6 |
50
|
230
|
160
|
125
|
100
|
|
16
|
3 |
|
4-φ18
|
185
|
645
|
| 65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
232 |
715 |
| 100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
232 |
770 |
125
|
400
|
254
|
210
|
185
|
|
22
|
3 |
|
8-φ18
|
283 |
780
|
| 150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
283 |
810 |
200
|
600
|
335
|
295
|
265
|
|
26
|
3 |
|
12-φ23 |
283 |
967
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3 |
|
12-φ25 |
283 |
1143
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4 |
|
12-φ25 |
283 |
1292 |
| 2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
185
|
645 |
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
232 |
770 |
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
283 |
780 |
| 150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
283 |
810 |
| 200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
283 |
967 |
| 250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
283 |
1143 |
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
283 |
1292 |
| 4．0 |
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
185
|
645 |
65
|
290
|
180
|
145
|
120
|
110
|
22 |
3
|
4
|
8-φ18
|
232 |
690 |
80
|
310
|
195
|
160
|
135
|
121
|
22 |
3
|
4
|
8-φ18
|
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
| 150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
| 200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
|
