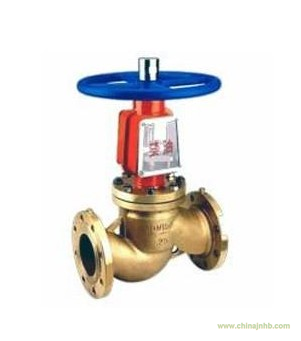

氧氣專用截止閥結構特點
1、對于公稱壓力PN≥1．6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
氧氣專用截止閥性能規范
|
公稱壓力
PN
|
強度試驗壓力
MPa
|
氣密封試驗壓力
MPa
|
適用介質
|
適用溫度
|
|
水
|
氣
|
氧氣
|
常溫
|
|
1.6
|
2.4
|
1.6
|
|
2.5
|
3.8
|
2.5
|
|
3.0
|
4.5
|
3.0
|
|
4.0
|
6.0
|
4.0
|
氧氣專用截止閥主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋、閥瓣
|
鑄鉻鎳鈦不銹鋼、銅合金
|
|
閥桿
|
鉻鎳不銹鋼
|
|
閥桿螺母
|
青銅
|
氧氣專用截止閥外形尺寸、連接尺寸及重量
JY41W-16P
JY41Y-16P JY41W-16T
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
H1
|
DO
|
L1
|
重量(kg)
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-14
|
240
|
|
100
|
|
6
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-14
|
270
|
|
100
|
|
8
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-14
|
270
|
|
125
|
|
10
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
280
|
|
160
|
|
14
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-18
|
350
|
|
160
|
|
20
|
|
50
|
230
|
160
|
125
|
100
|
16
|
3
|
4-18
|
400
|
|
320
|
|
35
|
|
65
|
290
|
180
|
145
|
120
|
18
|
3
|
4-18
|
530
|
|
360
|
|
50
|
|
80
|
310
|
195
|
160
|
135
|
20
|
3
|
8-18
|
560
|
|
400
|
|
65
|
|
100
|
350
|
215
|
180
|
155
|
20
|
3
|
8-18
|
618
|
|
450
|
|
80
|
|
125
|
400
|
245
|
210
|
185
|
99
|
3
|
8-18
|
675
|
|
450
|
|
106
|
|
150
|
480
|
280
|
240
|
210
|
24
|
3
|
8-23
|
743
|
|
560
|
|
125
|
|
200
|
600
|
335
|
295
|
265
|
26
|
3
|
12-23
|
850
|
|
640
|
|
254
|
|
250
|
650
|
405
|
355
|
320
|
30
|
3
|
12-25
|
975
|
270
|
720
|
380
|
418
|
|
300
|
750
|
460
|
410
|
375
|
30
|
4
|
12-25
|
1115
|
270
|
800
|
415
|
502
|
|
400
|
950
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1380
|
280
|
900
|
465
|
980
|
|
450
|
1050
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1530
|
350
|
|
495
|
1200
|
|
500
|
1150
|
705
|
650
|
608
|
44
|
4
|
20-34
|
1700
|
400
|
|
525
|
1300
|
安裝、使用、維護注意事項
1、安裝時注意閥體上箭頭方向應與介質流動方向一致。
2、將導線擰在兩側法蘭的接地螺栓上，并將其接地，導除閥門上內的靜電。
3、操作閥門時手輪順時針旋轉閥門關閉，逆時針旋轉閥門開啟。對帶有內旁通結構的氧氣閥開啟時，先逆時針旋轉手輪打開副閥瓣，待閥門前后壓力差減小到0．3MPa時，再繼續旋轉手輪打開主閥；對帶有外旁通閥的氧氣閥開啟時，
首先打開旁通閥，待閥門前后壓力差減小到0．3MPa時，再打開主閥。關閉時先關主閥后關旁通閥。
4、該閥為全關、全開型。操作時應緩慢進行，并不得當調節閥用。
5、維護時傳動部位涂不可燃的潤滑脂。
6、其余事項按冶金工業部《氧氣安全規程》和《鋼鐵企業氧氣管網若干技術規定》執行。
