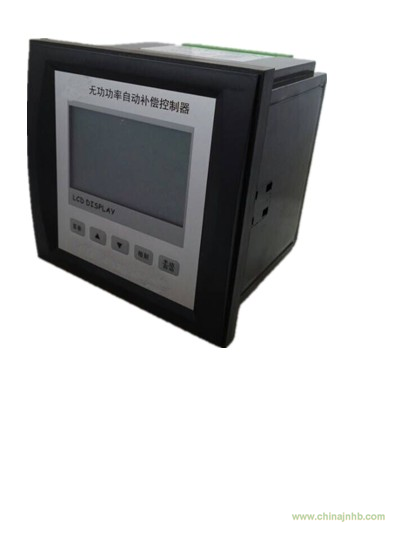

低壓無功補償控制器
產品介紹
全新智能型補償系列控制器，全數字化設計，人機界面采樣大屏幕 LCD 中文顯示，模塊化組裝，流線 型外殼設計，可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、頻率，電壓諧波總畸變率、電流諧波總畸變率、投切進度指示及電容投切狀態指示等信息?？稍O(shè)置支持等容/模糊等多種投切方式，取樣物理量為無功功率，具有手動自動兩種工作方式。特殊功能可定制。
產品型號定義

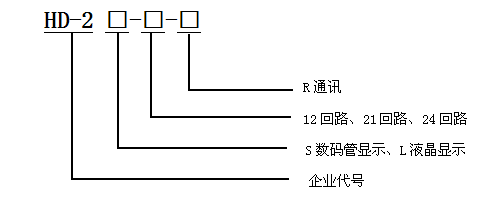

型號說明（選型必讀）
代碼
|
HD-2□-□-□
|
型號示例:HD-2L-12-R
|
NA-9
|
南自通華品牌
|
L
|
L:液晶顯示，可以進行模糊補償。開孔尺寸為113*113和138*138兩種，可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、頻率，電壓諧波總畸變率、電流諧波總畸變率、投切進度指示及電容投切狀態指示等信息
S:數碼管顯示，開孔尺寸分為113*113，可顯示實時的電壓、電流、有功功率、無功功率、電壓諧波畸變率。支持等容補償，可手動、自動轉換。
|
12
|
輸出路數：可選為1 ~24路等。輸出12回路以上的控制器開孔尺寸138*138
|
R
|
通訊 MODBUS 協議。液晶顯示有此功能
|
產品外形和安裝尺寸
安裝圖示（113，具體安裝尺寸以使用說明書為準）
備注：開孔尺寸：113mm*113mm 嵌入深度 95mm
安裝圖示（138，具體安裝尺寸以使用說明書為準）
備注：開口尺寸 138mm*138mm 嵌入深度 95mm
產品功能
設置功能
a.設置電流變比、目標功率因數、投切門限、投切延時、電容配置、諧波電壓總畸變率保護設置、諧波電流總畸變率保護設置、通訊參數等。
b.設置參數自動保存，掉電不丟失。
無功補償功能
a.取樣物理量為無功功率，補償精度高，無投切震蕩。
b.具有手動投切和自動投切兩種運行方式。
c.邏輯投切方式，每組電容量自由設定。
d.控制輸出能適應電子開關，交流接觸器，復合電子開關或真空接觸器等不同投切元件。
e.控制輸出接點1—24路，每路DC12V 60mA或AC220V 5A。
保護功能
a.具有欠壓，過壓保護功能。 b.過溫度保護功能。 c.具有諧波超限保護功能。
通訊功能
12路以上具有RS485數據傳輸接口，支持MODBUS通訊協議，通過其與計算機/抄表機連接，可實時檢測電網有關參數，設置參數，工作狀態，對預置參數進行修改，并能實現本地或遠程各種數據信息的采集和交換。
超限及故障警示功能
當電網出現故障或某個參數超限時，“警報”字樣閃爍點亮，且超限項的數值閃爍提示該參數超限。
