產品介紹
串聯電抗器（濾波電抗器）里面通過的是交流電流，是電力系統無功補償裝置的重要配套設備。它的作用是與補償電容器串聯使用，對穩態性的諧波（5、7、11、13次）構成串聯諧振，起消除諧波，限制合閘及操作過壓，改善系紡的電壓波形，保護電容器防止爆炸及補償電容器容量，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到了較大的作用。通常5-7%電抗率的電抗器及13%電抗率的電抗器，屬高電感值的電抗器。

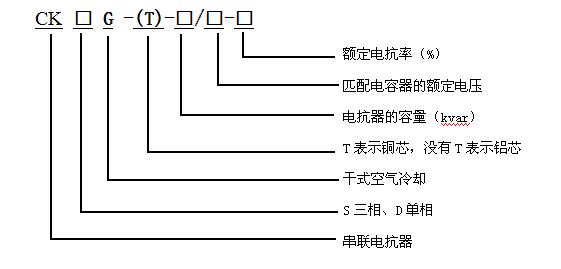

產品型號定義

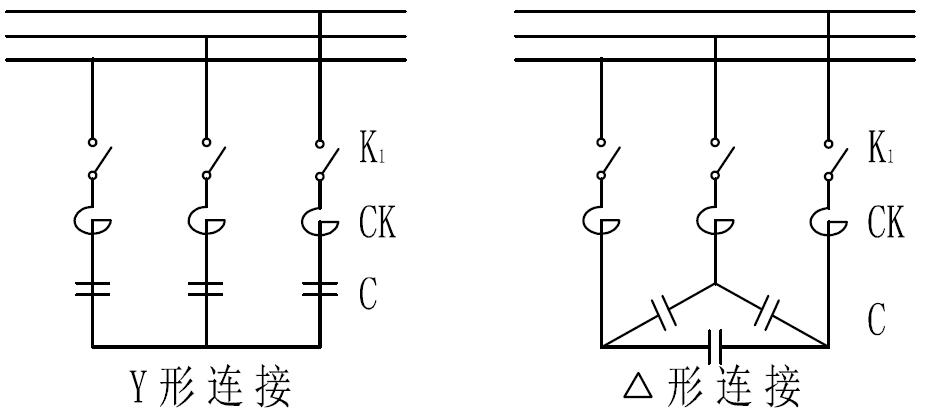

接線方式
產品特點
a.串聯電抗器的鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以保證氣隙在電抗器長期運行下而不發生變化。
b.鐵芯端面采用優制硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防潮防塵性能。
c.線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注,該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
d.環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
e.線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
使用環境
a.海拔高度不超過1000米
b.運行環境溫度-25℃到+45℃，相對濕度不超過90%。
c.周圍無有害氣體，無易燃易爆物品。
d.周圍環境應有良好的通風條件。
性能指標及技術參數
a.干式電抗器比傳統油浸式電抗器、空心電抗器的體積要小，具有重量輕、占空間小、結構簡單、安裝方便等特點。
b.耐溫等級達到H級（155℃）正常運行時，干式鐵芯電抗器的鐵芯和線圈溫升均不超過90K。
c.干式鐵芯電抗器能在1.35倍額定電流下長期運行。
d.干式鐵芯電抗器的噪聲不大于國家標準。
e.干式鐵芯電抗器耐壓水平符合JB5346-1998《串聯電抗器》的規定。
產品型號和尺寸
并聯電容器容量（Kvar）
|
串聯電抗器型號
|
串聯電抗器電流（A）
|
外形尺寸(mm)
長*寬*高
|
安裝尺寸(mm)
|
安裝孔徑(mm)
|
備注
|
10
|
CKSG-0.6/0.48-6%
|
12
|
180*110*180
|
140*80
|
φ8*13
|
此表格所列出的型號和尺寸為常規產品，我司可根據客戶提供的參數予以設計訂做
|
CKSG-0.7/0.48-7%
|
180*110*180
|
140*80
|
φ8*13
|
CKSG-1.3/0.48-13%
|
210*130*220
|
120*90
|
φ8*13
|
CKSG-1.4/0.48-14%
|
210*130*220
|
120*90
|
φ8*13
|
15
|
CKSG-0.9/0.48-6%
|
18
|
210*130*220
|
120*90
|
φ8*13
|
CKSG-1.05/0.48-7%
|
210*130*220
|
120*90
|
φ8*13
|
CKSG-1.95/0.48-13%
|
250*140*260
|
140*100
|
φ8*13
|
CKSG-2.1/0.48-14%
|
250*140*260
|
140*100
|
φ8*13
|
20
|
CKSG-1.2/0.48-6%
|
24
|
210*130*220
|
120*90
|
φ8*13
|
CKSG-1.4/0.48-7%
|
210*130*220
|
120*90
|
φ8*13
|
CKSG-2.6/0.48-13%
|
250*140*260
|
140*100
|
φ8*13
|
CKSG-2.8/0.48-14%
|
250*140*260
|
140*100
|
φ8*13
|
30
|
CKSG-1.8/0.48-6%
|
36
|
220*130*260
|
120*90
|
φ8*13
|
CKSG-2.1/0.48-7%
|
250*140*260
|
140*100
|
φ8*13
|
CKSG-3.9/0.48-13%
|
290*140*300
|
140*90
|
φ8*13
|
CKSG-4.2/0.48-14%
|
290*140*300
|
140*90
|
φ8*13
|
并聯電容器容量（Kvar）
|
串聯電抗器型號
|
串聯電抗器電流（A）
|
外形尺寸(mm)
長*寬*高
|
安裝尺寸(mm)
|
安裝孔徑(mm)
|
備注
|
3.3（單相）
|
CKDG-0.2/0.28-6%
|
12
|
100*100*190
|
70*65
|
φ6*11
|
單相電抗器（3臺為一套），此表格所列出的型號和尺寸為常規產品，我司可根據客戶提供的參數予以設計訂做
|
CKDG-0.23/0.28-7%
|
120*110*200
|
80*75
|
φ6*11
|
CKDG-0.43/0.28-13%
|
125*110*210
|
80*80
|
φ6*11
|
CKDG-0.47/0.28-14%
|
130*100*200
|
80*80
|
φ6*11
|
5（單相）
|
CKDG-0.3/0.28-6%
|
17.9
|
120*110*200
|
80*75
|
φ6*11
|
CKDG-0.35/0.28-7%
|
125*110*210
|
80*80
|
φ6*11
|
CKDG-0.65/0.28-13%
|
140*120*220
|
80*80
|
φ6*11
|
CKDG-0.7/0.28-14%
|
140*120*220
|
80*80
|
φ6*11
|
6.67（單相）
|
CKDG-0.4/0.28-6%
|
23.8
|
130*100*220
|
80*80
|
φ6*11
|
CKDG-0.47/0.28-7%
|
130*100*220
|
80*80
|
φ6*11
|
CKDG-0.87/0.28-13%
|
140*120*220
|
80*80
|
φ6*11
|
CKDG-0.93/0.28-14%
|
140*120*220
|
80*80
|
φ6*11
|
