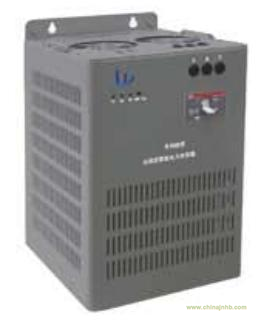

HD系列快速抗諧型智能電力電容器介紹

HD系列快速抗諧型智能電力電容器是結合抗諧特點和快速無功補償特點的產品，針對用電網絡諧波含量較大、無功快速變化、普通電力電容器不能正常運行的情況下而設計，它采用特殊的技術與工藝，由斷路器、晶閘管、電抗器和濾波式低壓電力電容器組合而成，具有相應速度快，電容器過零投切，無涌流沖擊，有效延長電容器使用壽命，對諧波無放大作用，可吸收部分諧波等特點。用于有較大諧波又有無功快速變化場合的無功補償。

產品主要功能

    快速抗諧型智能電力電容器具有前述抗諧低壓智能電力電容器的主要功能又具有快速控制的功能。

1）組網功能：支持總線方式和電平方式連接。采用總線方式，裝置與控制器實現智能組網，支持動態加入和退出，實時數據查詢、參數設置和動作執行等操作。采用電平方式，裝置電平控制端接到控制器上，進行直接控制。

2）投切功能：接收總線或電平方式的投切命令，根據裝置自身工作狀態（不在閉鎖和故障狀態）進行投切。

3）測量功能：測量內部三相補償電流作為電容器補償電流過流判斷依據。

4）保護功能：短路保護、過電流保護、缺相保護、過溫保護、開關故障提示。

5）人機界面：指示燈；電源燈、投切指示燈；撥碼開關：設置調試/工作狀態；塑殼斷路器操作口：用于開合裝置。

產品特點

1）采用新型電子開關技術及控制算法，能滿足無功補償快速響應需求，與普通智能電容器相比，響應速度快，投切間隔短，開關壽命長。

2）完全實現開關電壓過零投入，電流過零切除，合閘無涌流，無拉弧與重燃。

3）具備過流、過濕自保護功能，實現三相分別斷相保護功能，與控制器配合可實現更多保護。

4）組網可任選采用總線式、電平式及混合方式（組網＋電平），可根據項目需求靈活配置。5）實現調試狀態與可手動強制投切功能，調試方便。

6）與控制器配合，可實現最多總線方式32 路，電平方式24 路（24 只共補或8 只分補）組網，配置方便。

7 ）控制器采用實時采樣技術與高效算法，響應時間快，人機顯示包含數碼顯示、LED 狀態顯示和液晶顯示，界面豐富、操作簡便，接線端子豐富，包含組網總線接口、電平接口、狀態量輸入、遙控輸出、上位機/第三方設備通信接口。

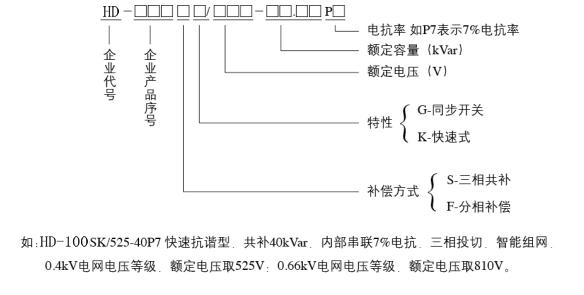

產品選型

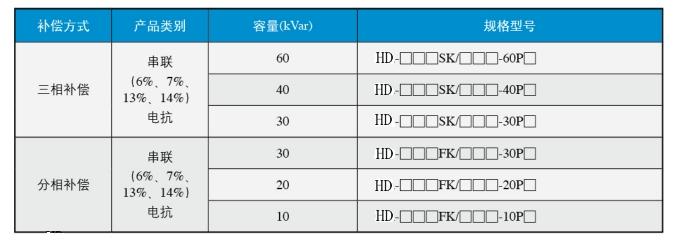

產品型號表

產品技術指標

1）環境條件溫度范圍：-10～40℃
相對濕度40℃  20～90%
海拔高度：≦2000米

污染等級：3 級
   周圍介質無足以損壞絕緣及腐蝕金屬的有害氣體和蒸汽，無導電性或爆炸性塵埃
安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°

2）電源條件
額定電壓：380V 土2O % ，660V 土2O %

工頻頻率：5O 士1.5HZ
功率消耗＜3.0W （切除時）

電壓總諧波崎變率：≦5%

3）投切時間
投切響應時間：≦20ms
電平式：從接收到投切電平信號起計時

總線式：接收到正確完整的投切報文起計時

投切間隔時間：≧4Oms

4）保護功能
硬件保護：短路保護（塑殼斷路器）

保護判斷：過電流保護、缺相保護、過溫保護（開關/ 電抗/電容）
保護顯示：開關故障提示、閉鎖顯示

5）可靠性參數
控制準確率：100 %
投切次數：200 萬次
電容器容量運行時間衰減率：≦1%/年

電容器容量投切衰減率：≦0.1%/萬次

年故障率：≦0.1%
