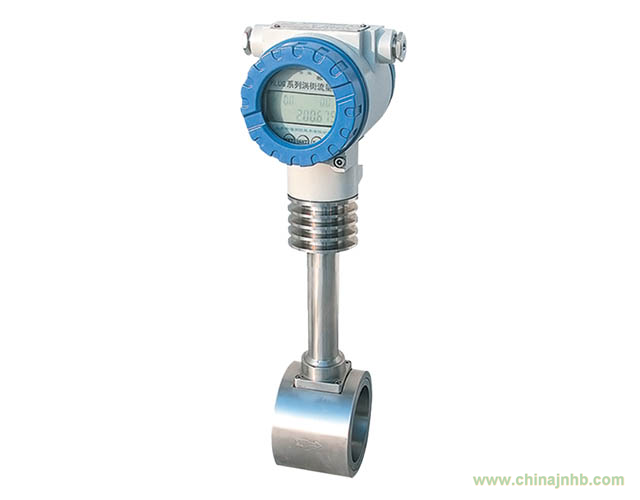

渦街流量計
渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達國家使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域。將在未來流量儀表中占主導地位，是孔板流量計最理想的替代產品。
HWLUB型渦街流量傳感器適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。
特點
★結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
★ 安裝簡單，維護十分方便。
★ 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
★ 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
★ 測量范圍寬，量程比可達
★壓力損失較小，運行費用低，更具節能意義。
★ 在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
★應用范圍廣，蒸汽、氣體、液體的流量均可測量.
工作原理
在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示)，這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表示: f=St·v/d
式中: f-卡門渦街的釋放頻率
St-系數(稱為斯特羅哈數)
v-流速
d-柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
HWLU系列渦街流量傳感器的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。
電路構成
電荷轉換器
從壓電元件輸出的交變電荷經電荷轉換成與電荷量成比例的電壓。
交流放大器、低通濾波器
在這里進行信號放大和消除噪聲。電荷轉換器的輸出波形，當測量流體在低流速時，管道振動等的高頻噪聲形成迭加波形
產品選型：
規格代碼 說明
企標 GY 國陽
儀表種類 L 流量儀表
工作原理 U 卡門渦街
產品種類 B 普通型
C 固定插入式
G 就地顯示
安裝型式 -2 法蘭卡裝
被測流體 2 液體
3 氣體
通徑代碼 -01B 通徑15mm
02A 通徑20mm
02 通徑25mm
03 通徑32mm
04 通徑40mm
05 通徑50mm
06 通徑65mm
08 通徑80mm
10 通徑100mm
12 通徑125mm
15 通徑150mm
20 通徑200mm
25 通徑250mm
30 通徑300mm
35 通徑350mm
40 通徑400mm
45 通徑450mm
50 通徑500mm
XX(僅插入式) 通徑XX*10mm
表體材質 C 碳鋼
F 不銹鋼
轉換器型式 -1 組合式
輸出信號 1 脈沖頻率輸出
2 0-10mA輸出
3 4-12mA輸出
流體溫度 1 普通型-40┈+250oC
3 高溫型+250oC┈+350oC
